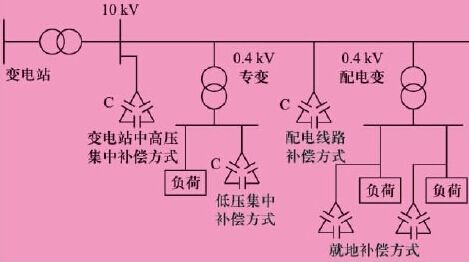

北極星售電網訊:根據電力用戶對無功功率的需求情況和負荷性質，配電網的無功補償方式主要有變電站中高壓集中補償方式、低壓集中補償方式、配電線路補償方式和就地補償方式等四種。配電系統的無功補償方式示意圖如圖1所示。

1.變電站中高壓集中無功補償

變電站中高壓集中補償方式主要針對變電站的無功功率需求進行補償，其主要目的是提高配電網的功率因數及終端變電所的電壓，并對主變壓器的無功損耗進行補償。無功補償裝置一般連接在變電站的10kV母線上，具有較好的電壓改善效果和較高的設備利用率，設備維護和管理也較為方便，但投資較大，補償范圍較小，對10kV配電網的降損作用不大。

2.低壓集中無功補償

低壓集中補償方式主要針對配變電所的無功功率需求進行補償，其主要目的是提高專用變壓器用戶的功率因數，實現無功功率的就地平衡，對配電網和配變電所的降損有一定的作用，也有助于保持該用戶的電壓水平。一般在配電變壓器0.4kV側進行集中補償，具有較好的電壓改善效果和較高的設備利用率，設備維護和管理也較為方便，補償裝置可與低壓配電裝置一起安裝到配變電所內，但投資較大，對補償裝置安裝點到負荷段的設備及線路上的功率因數不能進行補償。

3.配電線路無功補償

配電線路補償方式主要針對10kV配電線路的無功負荷進行補償，主要目的是彌補配電網中大量公用變壓器無功補償?shù)牟蛔悖蕴岣吲潆娋W(wǎng)的功率因數，達到降損升壓的目的。(http://www.diangon.com/版權所有)一般在架空線路的桿塔上安裝戶外并聯電容器進行無功補償，具有較好的電壓改善效果和很高的設備利用率，設備維護和管理也較為方便，投資較小，但由于遠離變電站，易出現保護不易配置，控制成本高，易受安裝環境及空間限制等問題。

4.就地補償

就地?zé)o功補償方式主要針對終端用戶的無功功率需求進行補償，可有效降低線損率，改善電壓質量，減小電壓損失，改善用電設備的起動和運行條件，提高線路供電能力。補償裝置一般裝設在需要無功補償?shù)挠秒娫O(shè)備旁邊，具有較好的電壓改善效果，補償范圍較大，但涉及面廣，不便于設備維護、管理，且投資較大，設備利用率較低。
