七、EHV工程內過電壓分析報告

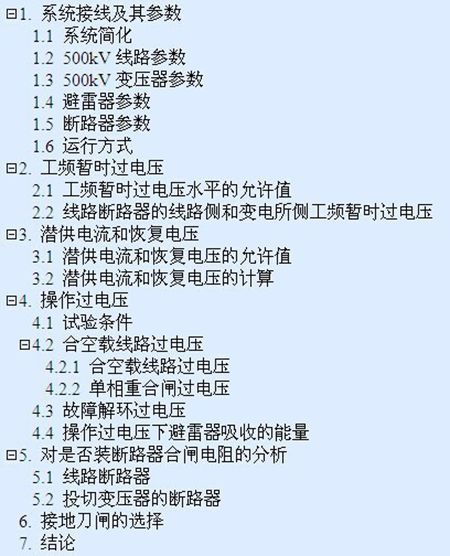

標準的分析報告里都必須包含這些內容，基本都在前面提到過。

還有幾點實際工程中比較關注的，這個模板因為工程實際情況而沒有反映，如下：

1)中性點小電抗器參數選擇

小電抗值最佳值按線路運行潛供電流和恢復電壓最小，并兼顧中性點工頻過電壓不要太高的原則選擇。舉例說明如下。高抗中性點和小電抗絕緣水平及中性點MOA校核

表中匯總了相關站點的高抗中性點小電抗的工頻過及操作過電壓計算結果。供高抗中性點和小電抗絕緣水平及中性點MOA校核。

變電站A-變電站B線路高抗小電抗取最佳值400Ω時，最高工頻過電壓為53.98kV，因此中性點小電抗避雷器額定電壓選96kV,標稱放電電流5kA電站型避雷器，變電站C-變電站D線路原高抗小電抗最高工頻過電壓為82.56kV，因此若原中性點小電抗避雷器額定電壓為96kV,標稱放電電流5kA或1.5kA電站型避雷器，則可繼續使用。計算操作過電壓時，各條線路均裝有上述避雷器。由于中性點避雷器在操作過電壓下能耗很小，其計算結果不在表中列出。

由表中的工頻過及操作過電壓計算結果，變電站A-變電站B線路高抗中性點及中性點小電抗的工頻短時耐受電壓為140kV(1min)，雷電沖擊耐受電壓為325kV，操作沖擊耐受電壓為269kV(相當于66kV電壓等級)。

變電站C-變電站D線路原高抗中性點及中性點小電抗的工頻短時耐受電壓為140kV(1min)，雷電沖擊耐受電壓為325kV，因此滿足本工程要求。

所研究線路的高抗中性點及中性點小電抗工頻過電壓的最小安全系數(絕緣配合系數)為1.69，操作沖擊的最小安全系數為1.49，滿足GB/T311.2所要求的內絕緣安全系數1.15要求。避雷器的額定電壓也高于最大工頻過電壓，避雷器的運行是安全的。

小電抗容量校核

根據前表中高抗中性點最大工頻過電壓，計算流過小電抗短時最大工頻電流。這些短時最大工頻電流持續時間<1s，偏嚴考慮，以這些值作為10s最大電流I10，選持續工作電流Ic=I10/10。計算的小電抗持續工作電流及容量見此表，可供小電抗容量校核。

變電站A-變電站B變電站A側高抗中性點小電抗容量選為79kVAR，變電站C-變電站D線路小電抗選為容量100kVAR，原小電抗容量為540kVAR，因此可繼續使用。實際上最大工頻電流持續時間小于0.5s，原小電抗持續工作電流選為30A，遠大于計算值，因此可繼續使用。

2)過補償線路斷路器電流零偏現象

對于有高抗補償的線路的合閘操作，尤其是過補償線路，由于高壓電抗器的磁通在合閘瞬間保持不變，電抗器電流產生直流偏移，導致線路斷路器合閘時的電流發生嚴重零偏現象。若此時分閘，500kV斷路器的開斷時間一般小于18ms，在開斷時間內若開斷的電流無過零點，可能會導致開斷失敗，而較長時間燃燒的電弧會燒毀滅弧室，危害性較大，這點實際工程中需要重視。

3)接地開關選擇

同塔雙回線路存在這部分內容，當同塔雙回線路一回運行，另一回線路停電檢修時，運行線路對停電檢修線路的靜電和電磁感應決定了另一回線路接地刀閘參數的選擇。

即計算出單回線路首末接地隔離開關在不同狀態下的最大容性電壓;最大感性電流;最大感性電壓和最大容性電流，然后根據根據DL/T486-2000的規定：額定電壓550kV的A類接地開關開、合感應電流的額定參數為額定感性電流80A;額定感性電壓2.0kV;額定容性電流1.6A;額定容性電壓8.0kV。額定電壓550kV的B類接地開關開、合感應電流的額定參數為額定感性電流200A;額定感性電壓25kV;額定容性電流50A;額定容性電壓50kV，從而進行選擇。

以上只是一些重要且容易理解的知識，其他沒有提到的知識點對于過電壓也很重要，比如氧化鋅避雷器設備參數、EMTP過電壓計算，有興趣的話，你也可以自行了解一下，完善自己對電網過電網的認識。
