電力電纜1KV及以下為低壓電纜;1KV~10KV為中壓電纜;10KV~35KV為高壓電纜;35~220KV為特高壓電纜。其中高壓電纜是指用于傳輸10KV-35KV(1KV=1000V)之間的電力電纜，多應用于電力傳輸?shù)闹鞲傻馈８邏弘娎|從內到外的組成部分包括:導體、絕緣、內護層、填充料(鎧裝)、外絕緣。當然，鎧裝高壓電纜主要用于地埋，可以抵抗地面上高強度的壓迫，同時可防止其他外力損壞。下面小編來講解一下高壓電纜試驗及檢測方法，具體內容如下：

1.電纜主絕緣的絕緣電阻測量

1.1試驗?zāi)康?/p>

初步判斷主絕緣是否受潮、老化，檢查耐壓試驗后電纜主絕緣是否存在缺陷。

絕緣電阻下降表示絕緣受潮或發生老化、劣化，可能導致電纜擊穿和燒毀。

只能有效地檢測出整體受潮和貫穿性缺陷，對局部缺陷不敏感。

1.2測量方法

分別在每一相測量，非被試相及金屬屏蔽(金屬護套)、鎧裝層一起接地。

采用兆歐表，推薦大容量數字兆歐表(如：短路電流>3mA)。

0.6/1kV電纜測量電壓1000V。

0.6/1kV以上電纜測量電壓2500V。

6/6kV以上電纜也可用5000V，對110kV及以上電纜而言，使用5000V或10000V的電動兆歐表，電動兆歐表最好帶自放電功能。每次換接線時帶絕緣手套，每相試驗結束后應充分接地放電。

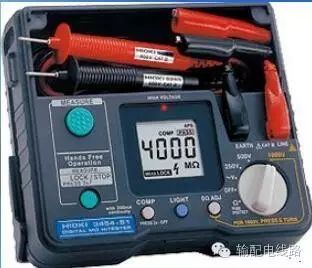

電動兆歐表

1.3試驗周期

交接試驗

新作終端或接頭后1.4注意問題

兆歐表“L”端引線和“E”端引線應具有可靠的絕緣。

測量前后均應對電纜充分放電，時間約2-3分鐘。

若用手搖式兆歐表，未斷開高壓引線前，不得停止搖動手柄。

電纜不接試驗設備的另一端應派人看守，不準人靠近與接觸。

如果電纜接頭表面泄漏電流較大，可采用屏蔽措施，屏蔽線接于兆歐表“G”端。

1.5主絕緣絕緣電阻值要求

交接：耐壓試驗前后進行，絕緣電阻無明顯變化。

預試：大于1000MΩ

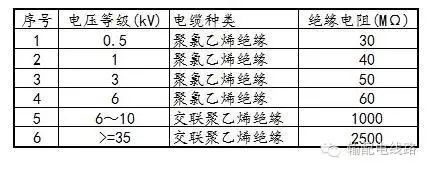

電纜主絕緣絕緣電阻值參考標準

注：表中所列數值均為換算到長度為1km時的絕緣電阻值。

換算公式R換算=R測量/L，L為被測電纜長度。

當電纜長度不足1km時，不需換算。

2.電纜主絕緣耐壓試驗

2.1耐壓試驗類型

電纜耐壓試驗分直流耐壓試驗與交流耐壓試驗。

直流耐壓試驗適用于紙絕緣電纜，橡塑絕緣電力電纜適用于交流耐壓試驗。我們常規用的電纜為交流聚乙烯絕緣電纜(橡塑絕緣電力電纜)，所以我們下面只介紹交流耐壓試驗。2.2耐壓試驗接線圖

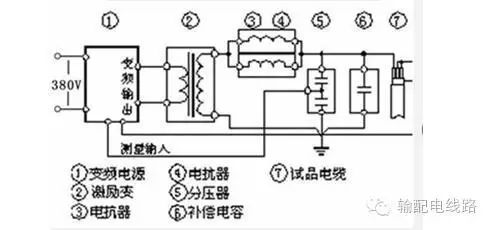

耐壓試驗接線圖

2.3耐壓標準

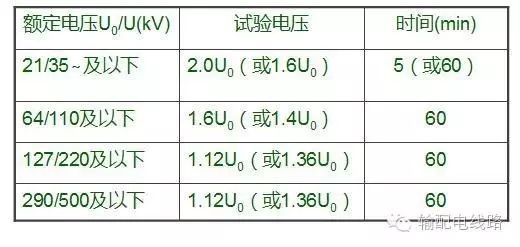

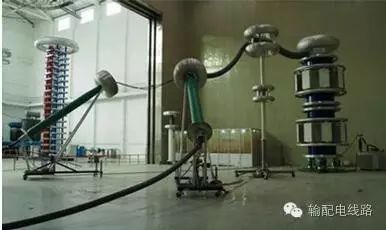

對110kV及以上電纜而言，推薦使用頻率為20hz～300Hz諧振耐壓試驗。交接時交流耐壓標準如下表：

對110kV及以上電纜而言，推薦使用頻率為20hz～300Hz諧振耐壓試驗。預試時交流耐壓標準如下表：

3.電纜外護套絕緣電阻測量

3.1試驗?zāi)康?/p>

檢測電纜在敷設后或運行中外護套是否損傷或受潮。

外護套破損的原因有：敷設過程中受拉力過大或彎曲過度;敷設或運行中由于施工和交通運輸?shù)戎苯油饬ψ饔?終端/中間接頭受內部應力、自然拉力、電動力作用;白蟻吞噬、化學物質腐蝕等。

3.2測量方法

對110kV及以上電纜而言，使用500V的電動兆歐表，電動兆歐表最好帶自放電功能。每次換接線時帶絕緣手套，每相試驗結束后應充分接地放電。試驗時必須將護層過電壓保護器斷開。

GB50150-2006、Q/CSG10007-2004要求外護套絕緣電阻值交接及預試不低于0.5MΩ/km。

3.3試驗周期

交接試驗

3年(對外護套有引出線者進行)

3.4注意問題

兆歐表“L”端引線和“E”端引線應具有可靠的絕緣。

測量前后均應對電纜金屬護層充分放電，時間約2-3分鐘。

若用手搖式兆歐表，未斷開高壓引線前，不得停止搖動手柄。

電纜不接試驗設備的另一端應派人看守，不準人靠近與接觸。

4.電纜外護套直流耐壓試驗

4.1試驗?zāi)康?/p>

檢測電纜在敷設后或運行中外護套是否損傷或受潮。

4.2試驗電壓

試驗時必須將護層的過電壓保護器斷開

交接試驗--直流10kV，持續時間1min

預防性試驗--直流5kV，持續時間1min

4.3試驗周期

交接試驗

3年

4.4試驗判斷

不發生擊穿。

4.5檢測部位

非金屬護套與接頭外護層(對外護層厚度2mm以上，表面涂有導電層者，基本上即對110kV及以上電壓等級電纜進行)。

對于交叉互聯系統，直流耐壓試驗在交叉互聯系統的每一段上進行，試驗時將電纜金屬護層的交叉互聯連接斷開，被試段金屬護層接直流試驗電壓，互聯箱中另一側的非被試段電纜金屬護層接地，絕緣接頭外護套、互聯箱段間絕緣夾板、引線同軸電纜連同電纜外護層一起試驗。

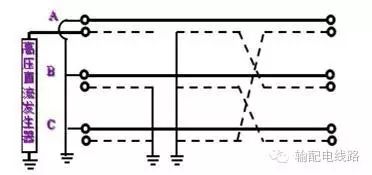

交叉互聯接地方式A相第一段外護層直流耐壓試驗原理接線圖

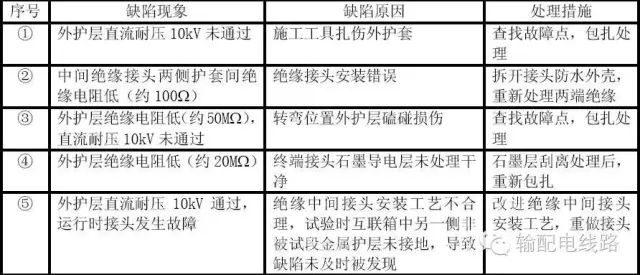

4.7典型缺陷及缺陷分析所屬頻道:

序號①缺陷屬典型施工問題，故障點定位后，施工方即說明該處電纜曾經被鐵鍬扎傷過，經處理后試驗即通過，這一缺陷暴露了施工管理存在的問題。

序號②同類絕緣接頭安裝錯誤在兩回電纜中發現了4處，反映出附件安裝人員水平較低，外護套試驗檢測出缺陷避免了類似序號⑤運行故障的發生。

序號③缺陷原因也在于施工管理不嚴格，序號④缺陷原因在于附件安裝質量差。

序號⑤為某單位一起110kV電纜故障實例，同時暴露出附件安裝與交接試驗兩方面都存在問題。

首先，廠家工藝要求不合理，電纜預制件的銅編織帶外層只要求一層半搭絕緣帶，而且預制件在銅殼內嚴重偏心，導致絕緣裕度不夠。

其次，在電纜外護層直流10kV/1min耐壓試驗時，試驗電壓把僅有的一層絕緣帶擊穿，但試驗時互聯箱中另一側非被試段金屬護層未接地，導致缺陷未及時被發現。

帶電運行后，絕緣接頭內部導通，造成電纜護套交叉互聯系統失效，護套產生約幾十安培感應電流。感應電流流過接頭的銅編織與銅殼接觸處，產生的熱量將中間接頭預制件燒融，燒融區域破壞了橡膠預制件的應力錐的絕緣性能，場強嚴重畸變，接頭被瞬間擊穿，導體對銅殼放電，導致線路跳閘。

5.測量金屬屏蔽層電阻和導體電阻比

5.1試驗?zāi)康?/p>

測量金屬屏蔽層電阻和導體電阻可以監視其受腐蝕變化情況，測量電阻比可以消除溫度對直流電阻測量的影響。

5.2試驗周期

交接試驗

5.3試驗方法

用雙臂電橋測量在相同溫度下的金屬屏蔽層和導體的直流電阻。

5.4試驗判斷

與投運前的測量數據相比較不應有較大的變化。當前者與后者之比與投運前相比增加時，表明屏蔽層的直流電阻增大，銅屏蔽層有可能被腐蝕;當該比值與投運前相比減少時，表明附件中的導體連接點的接觸電阻有增大的可能。
