00.00mm-41.00mm=559.00mm

⑦、GGD殼體電器元件有效安裝尺寸：

600mm柜寬：600.00mm-5×2-25×2-30×2=480.00mm

800mm柜寬：800.00mm-5×2-25×2-30×2=680.00mm

1000mm柜寬：1000.00mm-5×2-25×2-30×2=880.00mm

1200mm柜寬：1200.00mm-5×2-25×2-30×2=1080.00mm

⑧、低壓柜母線的計算：

變壓器上進線及聯絡柜三相主母排單拼大約16米(柜寬為800mm時)。

當進線柜帶計量時，由于計量互感器及計量表計占用一定的空間致使刀開關及空氣開關安裝位置都要下移，故母線長度還應加長每相約0.6m;

當母線長度大于6m時，母線之間需考慮搭接頭;

當母線為雙拼或三拼時，還需考慮墊塊;

當進出線電纜較多時應考慮橫排出線。

五、熟悉并掌握常用技術數據

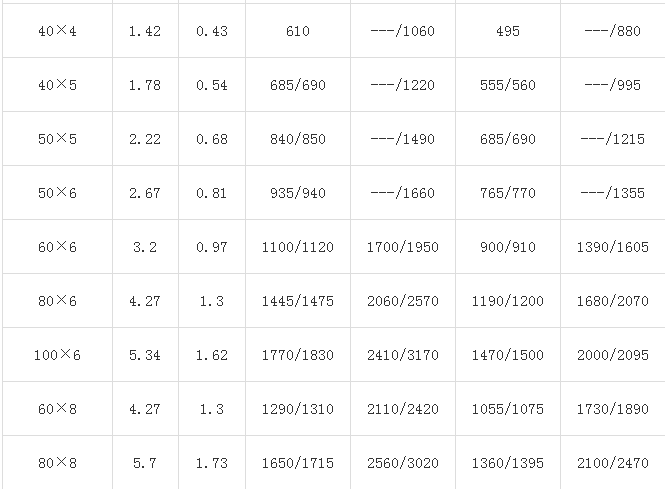

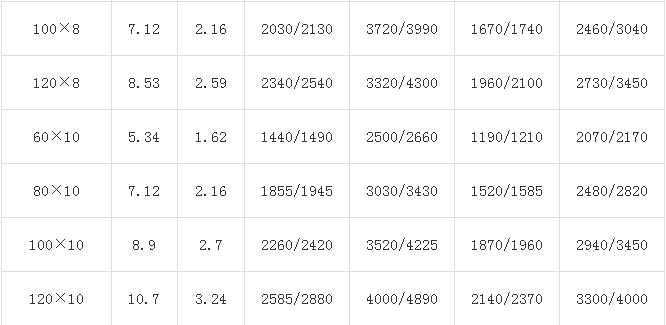

1、母排理論重量及載流量選用表

a)、接觸面搪錫或鍍錫。

b)、環境溫度：銅母線為40℃，鋁母線為35℃，最高工作溫度為85℃。

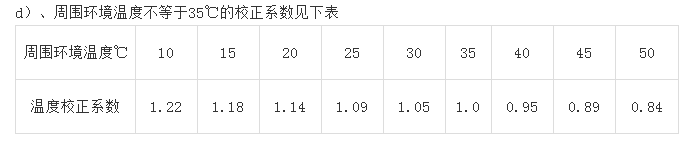

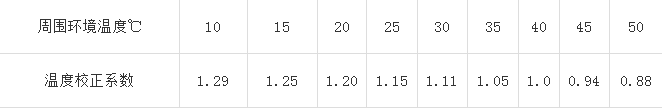

c)、周圍環境溫度不等于40℃的校正系數見下表
