存儲備份網實現。

主機連通千千兆，

兩年分期全省建。

公司屬地兩重點，

十四城市緊相連。

備份策略規范路，

廣域備份遼電先。

備景：建立企業廣域信息網絡異地災難備份系統是保證信息安全三大支柱之一，遼寧省電力有限公司與東華誠信公司、遼寧奧聯通公司共同合作，通過兩期廣域信息網絡異地備份系統項目的建設，成為國家電網公司第一個實現企業廣域信息網絡異地災難備份系統功能的省公司。

2003年，根據遼寧電力信息化建設的規劃及陸續開發十幾個信息應用系統應用需求，公司對信息系統的依賴程度大大提高，保障數據的安全，對遼寧省電力有限公司生產、經營和管理發揮著越來越重要作用。對大量應用系統的存儲進行單獨、人工管理，工作量十分巨大的，其難度也可想而知。它需要十幾甚至是幾十位高素質的技術和管理人員，復雜細致的管理規定和工作流程，高標準的介質存放場地。關鍵問題是一切依靠人，而人是很容易出錯的。一旦造成數據遺失，或是需要恢復時數據卻不可用，損失難以挽回。

遼寧電力數據存儲備份系統解決方案的實現目標為：數據存儲備份集中管理系統管理，搭建數據存儲備份網絡化管理平臺。第一，遼寧電力所有重要信息系統的在線存儲整合提供規劃方案，實現在線存儲資源的統一管理和調度；第二，對所有重要應用系統實行統一的自動備份/恢復管理。包括系統級備份與恢復和數據級備份與恢復。第三，在高于上述兩點的層面上，將存儲相關資源，數據、介質、設備作為一種企業資源進行管理，分析其使用趨勢，價值，為公司的信息技術投資提供參考。

數據信息存儲集中管理，既不是存儲介質物理上的集中，也不是數據的集中存放，而是存儲資源、數據邏輯上的統一管理。盡管從系統的某個局部看起來存在數據物理上的集中，但并不反映存儲集中管理的本質。項目的關鍵不是數據的集中存儲，而是存儲的集中管理和網絡化服務。

數據信息存儲集中管理和網絡化服務系統，不是一個簡單的系統，而是整個信息系統的存儲管理平臺。它將取代由各應用系統獨立管理存儲資源的存儲模式，將應用系統中管理存儲資源的任務大部分交給存儲管理平臺去完成。比如，應用系統不需要有自己的盤陣和磁帶機，應用系統的管理人員無需人工對數據進行備份和恢復。所有這些功能都由存儲管理平臺去完成，實現和網絡化服務。

最終目標是為遼寧電力系統提供一套高效和安全的災難備份系統，即：建立一個覆蓋全部操作系統平臺的應用及數據庫備份系統，實現全省數據中心各主要系統的自動化數據備份和各地市的主要系統的自動化備份和恢復，以及省中心對各地市數據的遠程災難備份和恢復，備份的管理采用內部備份管理和全省遠程集中管理相結合的方式。

遼寧電力信息網廣域網絡數據備份系統遼電一期備份項目自2003下半年開始建設，采用Veritas NetBackup備份管理軟件和STK 企業級磁帶庫設備。

2003年10月完成在省公司和沈陽供電公司分別建設SAN網絡通過CWDM互聯，數據服務器和大容量磁帶庫STK L180接入SAN，實現基于LAN-Free方式的數據備份；雙方數據100%相互備份，實現同城數據容災，省公司利用Veritas公司的全局備份管理軟件GDM，統一管理本地的數據備份、容災備份和地市電業公司遠程異地備份。

2003年11月完成建設鐵嶺、撫順、阜新、營口、朝陽和兩錦等6地市供電公司本地備份系統，安裝STK L80企業級磁帶庫，通過本地局域網實現本地數據的網絡化備份；

2003年12月完成鐵嶺、撫順、阜新、營口、朝陽和兩錦等6地市電業公司通過在省中心配置一臺備份介質服務器，將本地重要數據經過廣域網備份到省公司的專用磁帶庫中，實現在省中心的遠程異地備份；采用StorageTek ACSLS 磁帶庫管理軟件對備份數據和遷移歸檔數據進行統一管理；

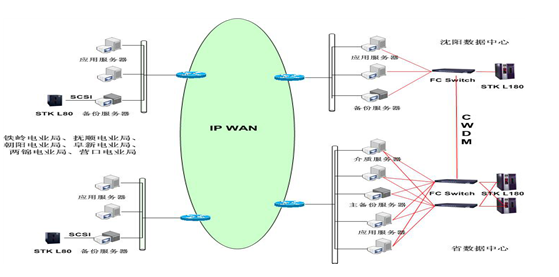

網絡拓撲圖見備份系統一期網絡結構

圖9-34 備份系統一期網絡結構圖

2004年3月省公司備份系統具備了與各市供電公司聯調的條件。3月10日安裝完畢了省公司側提供給兩錦供電公司master server（主備份服務器）使用的media server（介質服務器），同時安裝完成了災難恢復系統，并進行了相應的測試。3月16日安裝完畢了省公司側提供給朝陽供電公司master server（主備份服務器）使用的media s
