media server（介質服務器），同時基于朝陽供電公司的要求，未進行災難恢復系統的安裝。3月25日安裝完畢了省公司側提供給撫順供電公司master server（主備份服務器）使用的media server（介質服務器），同時安裝完成了災難恢復系統，并進行了相應的測試。5月15日安裝完畢了省公司側提供給阜新供電公司master server（主備份服務器）使用的media server（介質服務器），同時安裝完成了災難恢復系統，并進行了相應的測試。至5月15日止，系統安裝完畢。

2004年7月組織二期備份系統建設工作：建設大連、鞍山、遼陽、盤錦、丹東、本溪等6個市電業公司的數據備份系統，實現6個市電力系統多種系統平臺下各種業務子系統大容量數據的存儲和共享、各業務系統的聯機、實時、高速備份、系統的高可用性、系統的災難恢復；滿足6市電業公司兩年信息應用系統數據信息存儲的需要；實現省公司與6市電業公司數據的異地備份；完成遼寧電力全省數據信息存儲集中管理框架的基礎建設。

數據災難備份系統全部建成實現的功能：

1）省公司和沈陽數據中心建設SAN存儲網絡，實現通過本地SAN完成本地?cái)?shù)據的備份

2）省公司和沈陽數據中心通過CWDM互聯各自的SAN存儲網絡，共享SAN備份資源，實現同城數據的容災備份功能

3）鐵嶺、撫順、阜新、營口、朝陽和兩錦等12個地市的地市數據中心通過本地局域網實現本地?cái)?shù)據的網絡化備份

4）鐵嶺、撫順、阜新、營口、朝陽和兩錦等12個地市的數據中心通過在省中心各配置一臺備份介質服務器，共享省中心的STK L180磁帶庫，實現在省中心的遠程異地備份

5）利用StorageTek ACSLS 磁帶庫管理軟件將備份數據和遷移歸檔數據存入一臺磁帶庫

6）采用網絡化備份結構，各臺業務應用服務器作為客戶端通過備份網絡進入備份介質服務器進行備份。設立專用備份介質服務器（也可與其它的應用共用一臺服務器），該服務器連接磁帶庫。備份服務器安裝VERITAS NBU Master server。

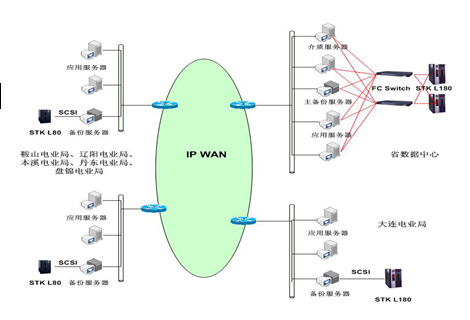

圖二期完成數據備份系統網絡結構

7）網絡化備份機制為（采用VERITAS NetBackup）：在網絡上選擇一臺專用的備份服務器作為網絡數據存儲管理服務器，安裝網絡數據存儲管理服務器端軟件，作為整個網絡的備份服務器。在備份服務器上連接一臺大容量存儲設備（STKL80磁帶庫）。在網絡中其他需要進行數據備份管理的應用服務器上安裝備份客戶端軟件，通過網絡將數據集中備份管理到與備份服務器連接的存儲設備上。我們稱連接磁帶庫或存儲介質并提供數據通路的服務器為Backup Server,具有備份要求并送到Backup Server端進行備份的站點為Backup Client。備份系統均自動對所有的備份作業進行管理，數據通過客戶端流向備份服務器和磁帶庫。

8）各業務服務器均安裝VERITAS NBU Client，配置數據庫備份模塊。

9）各地市中心業務數據除在本地備份主服務器備份或歸檔外，還在省中心安裝一臺介質服務器，實現本地?cái)?shù)據經過廣域網備份到省中心磁帶庫，達到了遠程數據容災備份的目的。

10）示意圖中紅線部分為控制信號傳送示意。STK磁帶庫分別為12個市各提供一個驅動器，提供了2個機械手。共享機械手的功能，由STK ACS系統提供。

11）磁帶庫系統的配置：省公司和沈陽公司分別設置海量存儲設備，鐵嶺、撫順、阜新、營口、朝陽和兩錦等12個地市的地市數據中心各配置一臺大容量磁帶庫，滿足數據備份和容災的需求。
