1、引言

棗莊電網監控中心最初管轄110kV及以上變電站23座，隨著新上變電站數量不斷增加，管轄的變電站已達到54座。面對人員沒有增加，而工作任務成倍增加的局面，監控中心只有不斷創新工作方法，以適應不斷變化的工作需求。而且目前使用的監控系統遠遠不能達到智能監控的目的。保護表常亮信號眾多、事項窗口信號不能分級上傳，檢修信號大量上傳，種種問題都直接影響了監控中心的監控質量。對此，為改變現狀，監控中心立足自身，尋找可行辦法，制作出“三表一圖”，可有效提高監控信息判斷準確率，緩解值班員的工作壓力，保證無人值守變電站的監控質量。

2、“三表一圖”作用介紹

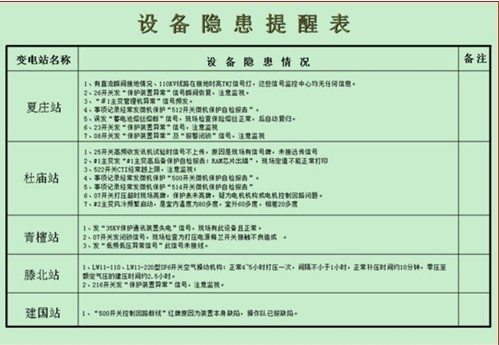

2.1 設備隱患提醒表：匯總變電站存在的異常信號，且在短時間內無法處理的隱患(例如：滕北站發“216開關保護裝置異常”發后隨即復歸，檢修部門無法捕捉檢查)。監控值班員在監控過程中，可以通過此表跟蹤并加強監視，及時匯報，提高值班員的判斷能力。

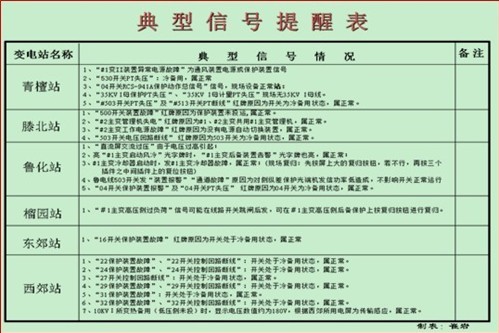

2.2 典型信號提醒表：此類信號并不是設備異常信息，但在工作中會時不時的發出，在判斷上容易產生誤導，為了避免不必要的精力支出，我們將這類信號匯總提醒值班員。例如：220KV開關收發信機動作信號、備用開關的異常信號等都可以通過此表來排除，加強設備巡視與監控質量。

2.3建立監控臺帳：針對監控實際工作需要，統計各個變電站的變壓器、開關型號，開關操作機構、繼電保護配置情況，運行監視注意事項，做到實時更新，便于監控人員及時、準確掌握變電站設備情況。

2.4 35kV及以上網絡圖：方便在事故跳閘時分析事故影響范圍，作出正確的判斷，第一時間反饋給調度。
監控中心擔負著棗莊地區54座重要變電站的運行監視與控制，看起來簡單的一路跳閘，對電網造成的影響是不容忽視的，我們只有熟悉掌握網絡圖，才能在事故時清晰的分析判斷事故對整個電網的造成的影響，第一時間反饋給調度。我們通過積累數據繪制了便于觀看，查找的網絡圖，對事故后果的判斷提供了有力的支撐，從而加強了分析處理事故的能力。

通過“三表一圖”，監控人員對所轄變電站設備情況了然于胸，面對每天數千條信息，都能從容應對。對上傳的信息，進行分類處理，首先查看是否是《設備隱患提醒表》內的加強監視信號，然后排除《典型信號提醒表》所列的內容，最后分析信號來源，對設備有可能造成的危害提前預知，做出及時的判斷分析與相應的匯報;對于事故跳閘，第一時間查看變電站線路名稱編號，及時查看網絡圖，做綜合分析，第一時間匯報并做好記錄，有效提高變電站監控質量。

3、結論

“三表一圖”已成為監控值班員工作中不可缺少的重要指南。在使用中“三表一圖”也在不斷地充實和更新，從而具有很強的實效性。通過“三表一圖”的實施，監控中心的設備巡視到位率、異常信號發現率和事故處理及時正確率都有了顯著的提高。以2011年為例：全年及時發現了重大及以上異常信息406條，其中緊急信號92條。及時正確處理事故跳閘400次，上報重大及以上缺陷35項，為棗莊電網的安全運行作出了很大的貢獻。

作者簡介：

張琳(1980年)女，棗莊供電公司電網監控中心技術員。
崔巖(1971年)女，棗莊供電公司電網監控中心正值班員。
孟隨粉(1982年)女，棗莊供電公司變電運維工區變電運維五班。
