綠色智能：云南省首個3C綠色變電站

昆明廣福路上，車輛來往穿梭，周圍許多新建的住宅和正在施工的項目，一幢灰色建筑悄然映入眼簾，與周圍一片房屋融為一體，幾乎沒有人知道，它是一座110千伏變電站。走近華晨變電站，看不到任何輸電線路，也沒有聽到嗡嗡聲。

運用先進的計算機技術、通信技術、控制技術，建設一個覆蓋城鄉的智能、高效、可靠、綠色的電網。這是南方電網公司對于“3C綠色電網”的闡述。作為云南省首個3C綠色變電站，華晨變電站兼?zhèn)涔?jié)地、節能、節材等優點，這也是今后智能綠色電網建設的趨勢。

由于周邊有居民住宅和商業片區，華晨變電站采用了專業降噪公司生產的共振金屬纖維吸聲板和復合纖維消聲器對主變壓器和風機進行降噪處理。據了解，該材料是近年來開發的新型高效吸聲降噪材料，其吸聲降噪主要針對變電站、換流站等較難消除的低頻電磁噪聲，與普通巖棉吸聲材料相比，整體降噪系數可達0.9以上。華晨變電站電纜管溝位于昆明市廣福路綠化帶內，建設過程中線路采用了水平定向鉆拖管施工，這個方法最大限度減少了綠化帶的破壞，有效避開城區內各類管線及地埋，避免對周圍環境的大面積破壞。

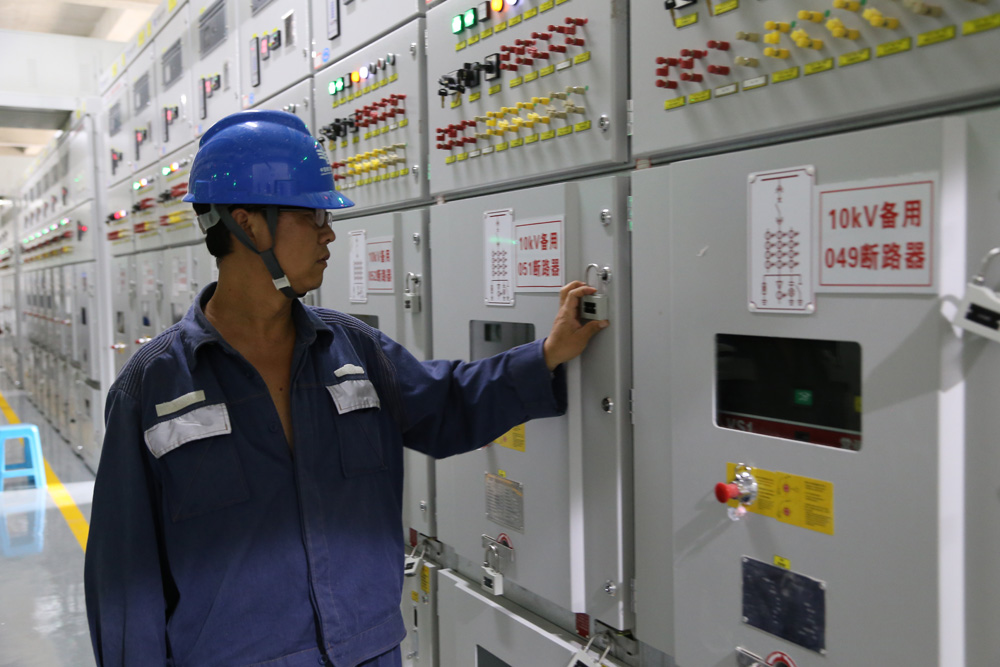

變電站的很多細節也體現了智能和綠色的理念。全站照明采用LED燈，樓梯間及通道設置人體感應控制開關，節能降耗。同時，10千伏高壓室采用機器人，可遠方操控監控設備情況，減少工作人員工作量。此外，實現全站信息標準化、通信平臺網絡化、信息共享化。引入變電站駕駛艙的概念，除具備運行監視、運行管理、遠方控制、遠動等基本功能外，同時具備一體化電網運行智能系統平臺、順控、智能開票、智能告警與分析決策、故障分析與決策、經濟運行與優化控制等高級功能。

　　　　　　　　　　　　　　　　　　　　　　為興科片區發展注入充足電力

興科位于昆明西山區，昆明市政府計劃把興科片區建設成現代新昆明次商務中心及全省重要的商貿聚集區，興科片區將會成為新昆明重要的商貿流通、房地產業、家居連鎖以及餐飲、娛樂服務、教育、醫療、衛生、市場為主的區域。大商匯商貿物流中心、紅星美凱龍、愛情海商業廣場、昆明兒童醫院等大型項目拔地而起，帶動著興科片區的繁榮發展。

但是，110千伏華晨變電站建成前，主要承擔興科片區供電的110千伏太家地變、西華變、機場變平均負載率均較高，且僅剩3個備用10千伏間隔，無法滿足該片區不斷增長的用電需求。同時，該片區面積較大，10千伏線路大多較長，線路負載率較高；該區域的10千伏主干線路未能完全實現相互聯絡，110千伏變電站間轉移負荷的能力較弱，供電可靠性較低。

據了解，建成投產后，110千伏華晨變電站的主要供電范圍西至廣福路中部，北至日新西路，南至滇池附近。它的投產，將為興科片區注入100兆伏安的充足電力，滿足不斷增長的用電需求，并保障10千伏線路合理的供電半徑。同時，該工程還新建2回，110千伏T接官渡變——太家地變線路、110千伏T接官渡變——機場變線路，今后其10千伏出線與原有配網線路形成聯絡，優化網架結構，提高符合轉移和供電可靠性。

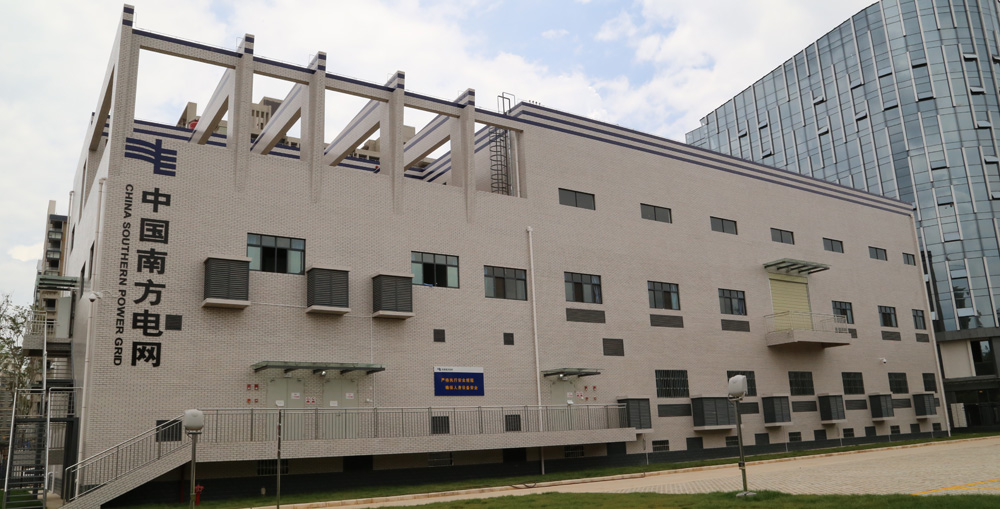

變電站外景

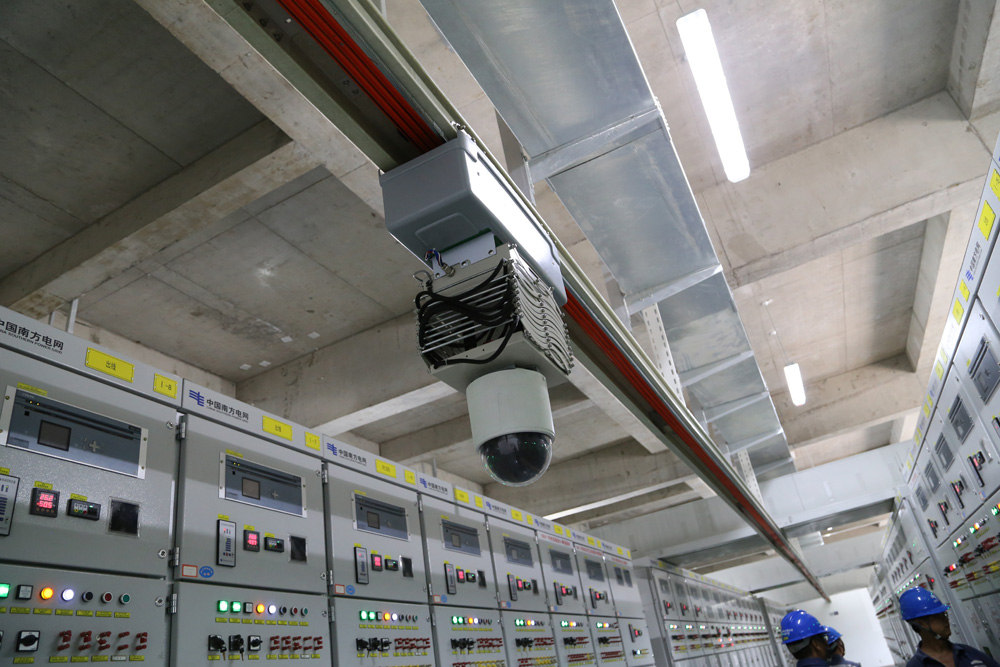

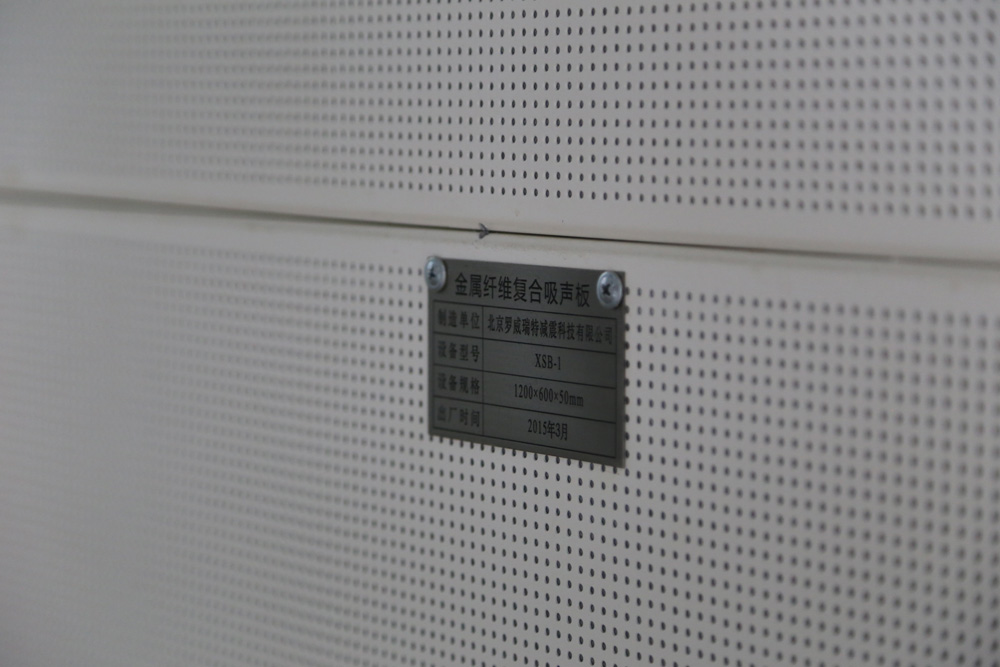

10千伏高壓室采用機器人巡檢	采用專業降噪公司生產的共振金屬纖維吸聲板和復合纖維消聲器對主變壓器和風機進行降噪處理,與普通巖棉吸聲材料相比，整體降噪系數可達0.9以上。

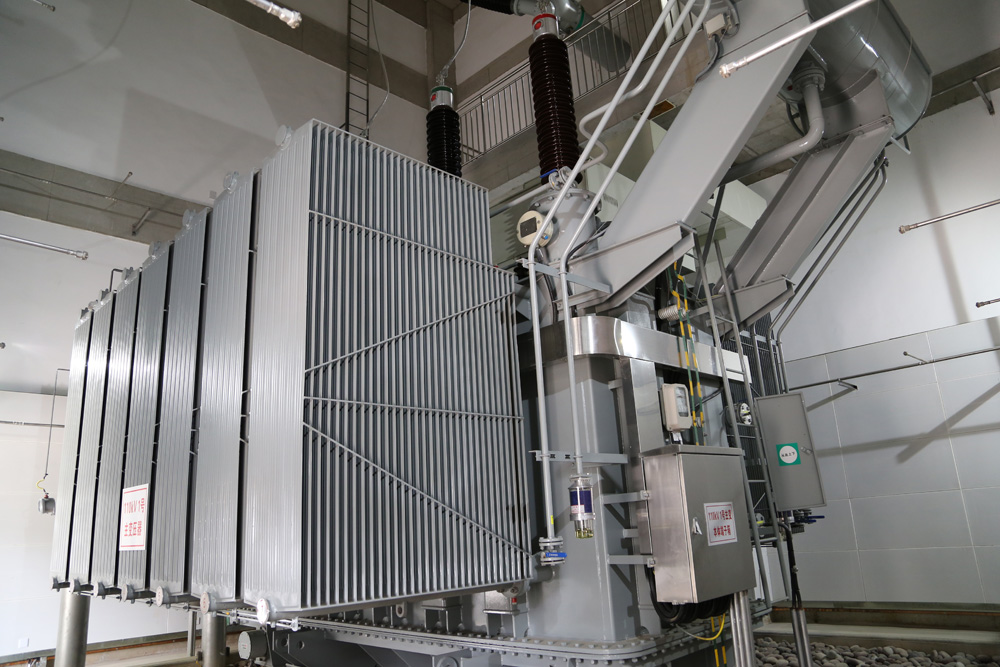

主變的在線監測，能夠?qū)崿F(xiàn)油中溶解氣體、絕緣油溫度及絕緣油高度監測、鐵芯接地電流、光纖繞組測溫監測。	主變配置在線監測，能夠?qū)崿F(xiàn)油中溶解氣體、絕緣油溫度及絕緣油高度監測、鐵芯接地電流、光纖繞組測溫監測。
