一、光伏電池的轉化效率很低

天合研制出號稱是目前世界上轉化效率最高的商業化單晶硅電池、多晶硅電池，轉化效率分別為22.9%、20.8%;做成組件的轉化效率分別為21.4%和20.76%。

漢能有一款非常高效的薄膜光伏電池，砷化鎵電池，轉化效率為30.8%。

但無論哪種光伏電池，轉化效率似乎都沒有超過40%!

二、光伏電池的轉化效率為什么這么低？

要說清楚這個問題，還是要先來看一下STC條件(標準測試條件)。

1）STC條件的解釋

STC條件包含三個標準：

1)大氣質量(光譜分布)：AM1.5

2)輻照度：1000W/m2

3)溫度：25℃

測試時保證組件為25℃，所用光源的功率要達到1000W/m2，這兩個都好理解。很多人對大氣質量(airmass)AM1.5表示難易理解。AM1.5，airmass的直譯是大氣質量，但其意思并不是大氣的重量。

AirMass的本義是太陽光在不同條件下的光譜分布!即在大氣層外各種光，紫外光、可見光、紅外光的比例。太陽光以不同角度入射到地球表面上時，比例分布是不一樣的。

AM1.5是入射到地球表面上的與地球表面法線夾角為48.2°時的太陽輻射光譜，如圖1的藍色曲線所示。另外一條紅色曲線是AM0，表示地球大氣層外的太陽輻射光譜。

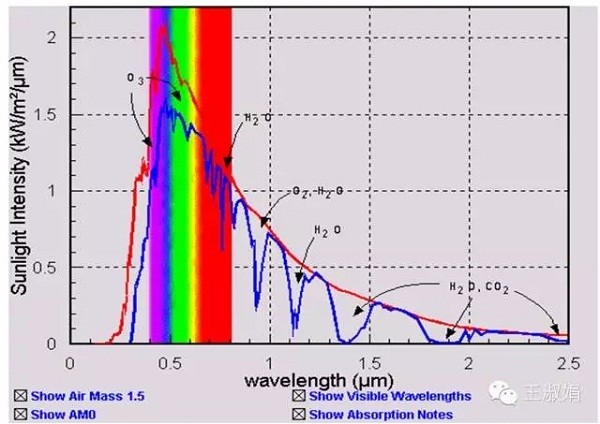

圖1：AM0、AM1.5光譜與能量分布

從圖1可以看出，兩種光譜的分布大致相同，但也有區別，比如AM0的紫外部分占比比AM1.5要大，這是因為大氣層中的臭氧對紫外線的吸收所致，另外，AM1.5曲線中有多處凹陷區域，是因為大氣層中的水汽、CO2或其它物質吸收或反射了部分波長的光。

AM0條件下不同波段的分布大致如表1所示。

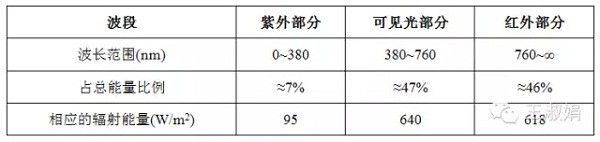

表1：不同波段的輻射能量占比(AM0)

而在AM1.5條件下，紫外部分輻射能量約占2%，可見光部分和紅外部分占比基本一樣，各約49%。

光譜分布為什么會呈現圖1所示的圖形?這可用黑體輻射理論解釋。

自然界中的物體都具有一定的溫度，可以對外輻射光線，當物體溫度變化時，光譜分配和光的能量也隨之改變，比如溫度接近室溫時，黑體(如人類身體)將會輻射出低功率的電磁波，能量主要分布在低于10μm的波譜段，超出了人類眼睛的可視范圍。比如，某區域晚上有人闖入，會被紅外探測儀能檢測到，就是因為人體輻射了紅外線。

如果黑體溫度被加熱到3000K(2726.85℃)它將會變成紅色，并且波譜也轉向了可見光領域，比如早期照明用的鎢絲燈;

如果黑體的溫度上升到更高的6000K(5726.85℃)，輻射出的波長將集中在紅色光和紫色光之間的可見光波段，并呈現白色。

太陽表面溫度為6000K，因此太陽光譜才表現為我們常見的曲線，如圖2所示。圖3顯示的是AM0、AM1.5和6000K黑體輻射波譜比較。

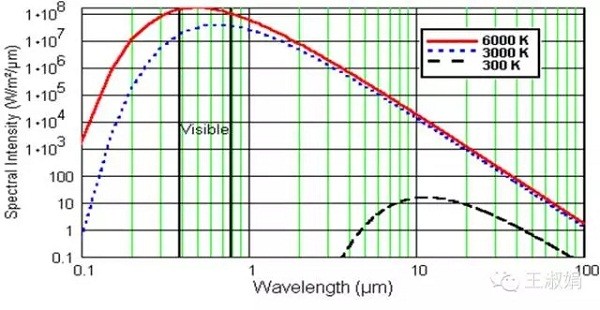

圖2 不同溫度黑體輻射光譜分布

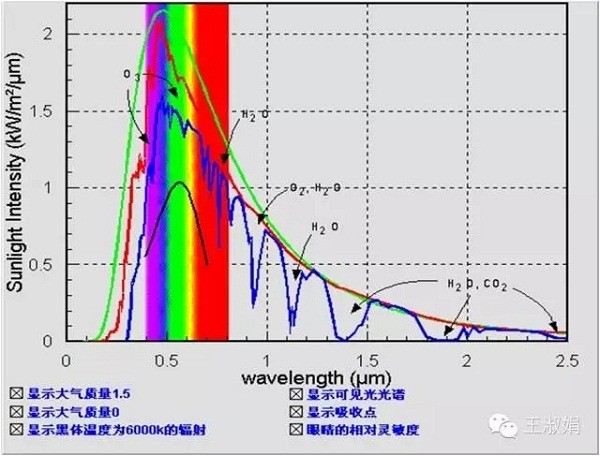

圖3 AM0、AM1.5和6000K黑體輻射波譜

2）光伏電池的轉化效率為什么低？

了解了太陽光譜的分布，我們再對太陽電池的效率進行定性分析。

太陽電池發電的原理是光伏效應，其最基本的條件是：入射光子的能量足夠大(大于半導體材料的禁帶寬度Eg)，能夠激發PN結產生電子空穴對。即，一個光子最多產生一個電子空穴對，如果它的能量足夠大，超出Eg的部分將會以熱的形式輻射出去，對發電來說沒有貢獻，如果光子的能量小于Eg，則無法產生電子空穴對，這部分能量對發電也沒有貢獻(例如有一個半米高的桌子，能跳上去得1分，跳不上去得零分，對于青年人來說，大部分都有能力跳上去，但少部分運動能力特別強的人也只能得1分，優勢體現不出來;而對于年老或年幼的人來說，沒有能力跳上去，只能得0分)。

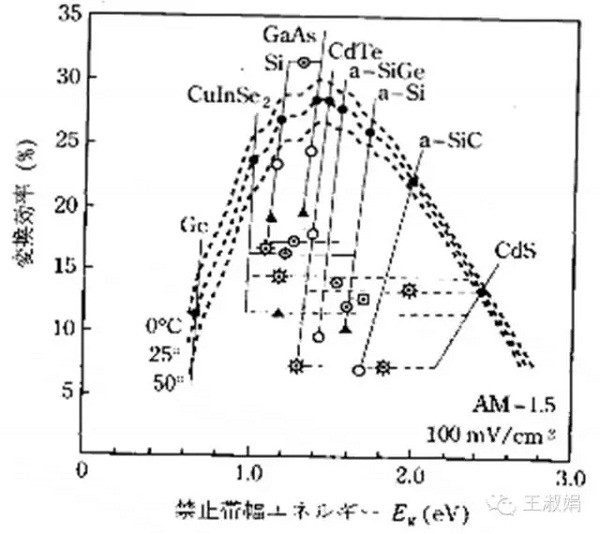

圖4：各種太陽電池的理論轉換效率

光子的能量是和波長成反比關系(E==h/λ)，以理論效率最高的太陽電池GaAs為例(如圖4所示)，其禁帶寬度約1.4eV，對應的波長約880nm。從圖3中的AM1.5光譜曲線可以看出，占輻射能量49%的紅外光(波長>760nm)，波長基本都大于880nm，所以太陽能的這部分有40%左右的能量無法被利用。同時，紫外部分的高能量光子，能量大大高于1.4eV，但其貢獻與能量為1.4eV的光子相同，高能量光子的部分能量就會被白白浪費。

基于上述兩個原因，理論計算出的單結電池效率值僅約30%。而制備出的太陽電池還會有各種電學損失等，所以實際的效率要低于理論值。相信這樣大家會理解太陽電池效率低的原因了吧!

三、光伏電池的轉化效率未來能提高嗎？

目前，在提高光伏電池的轉化效率方面，有兩種思路。

1）制備多個PN結

之前的分析，都是針對的單個PN結電池而言。

理論上，如制備足夠多的PN結，把各種波長的光都充分吸收，可得出超過50%甚至更高的理論效率!

然而，上述思路在具體實施時是非常困難的，并且實際工藝也會帶來其它能量損失。

2）將高能量光子拆分和將低能量光子疊加

上述分析中，低能量光子的能量太低用不上，高能量光子的能量太高造成浪費，是電池轉化效率低的根本原因。

為了充分高能量光子的能量，使其發揮更大作用，減少能量浪費，可以將高能量光子的能量拆分為多個低能光子(光譜下轉換);或者，將低能量光子的能量疊加成高能光子(光譜上轉換)。目前，這兩種思路還在基礎研究中。

四、小結

1、太陽光譜和能量分布圖是基于黑體輻射理論所得，AM1.5和大氣層外光譜圖的差別是因為大氣層中的氣體和塵埃吸收及散射、反射等所致。

2、太陽電池的效率較低，是因為光譜中的低能光子(長波部分)對發電沒有貢獻，高能光子(短波部分)也有部分能量浪費所致。
