最近，光伏逆變器圈里都在討論MPPT，但是滿眼看過去都是各種圖表和專有名詞，感覺物理老師的戒尺已經按不住了……

敲黑板了，各位同學，我們今天特別推出了這期MPPT知識普及小文，各位光伏小白再也不用擔心看不懂MPPT啦。

MPPT究竟何方神圣？

“磚家”這樣說到：MPPT英文全稱為Maximum Power Point Tracking，即最大功率點跟蹤，是指對因光伏方陣表面溫度變化和太陽輻照度變化而產生的輸出電壓與電流的變化進行跟蹤控制，使陣列一直保持在最大輸出工作狀態，以獲得最大功率輸出的自動調整行為。

“磚家”說的有點晦澀。而小編這樣理解：“你變我追”!光伏方陣表面溫度、太陽輻照不停的在變化，MPPT技術可以做到不斷追趕，始終不掉隊的跟蹤這種變化，讓光伏陣列的輸出始終達到最大。

既然MPPT“辣么”厲害，如何衡量？

現在各逆變器廠家都在炫耀自己的MPPT技術有多牛，各種技術也是層出不窮，那么從什么角度來評測到底“牛不牛”?

從目前行業MPPT技術來看，MPPT滲透率就是一個重要衡量標準。其定義是這樣的：MPPT滲透率是MPPT路數除以組串接入路數，取百分數，該指標主要由逆變器的設計結構及拓撲結構決定。

小編仔細分析了一下行業現狀，常見的逆變器有1路組串輸入1路MPPT，即MPPT滲透率為100%;2路組串輸入1路MPPT，即MPPT滲透率為50%;3路組串輸入1路MPPT，滲透率為為33.3%;4路組串輸入1路MPPT，滲透率為25%。

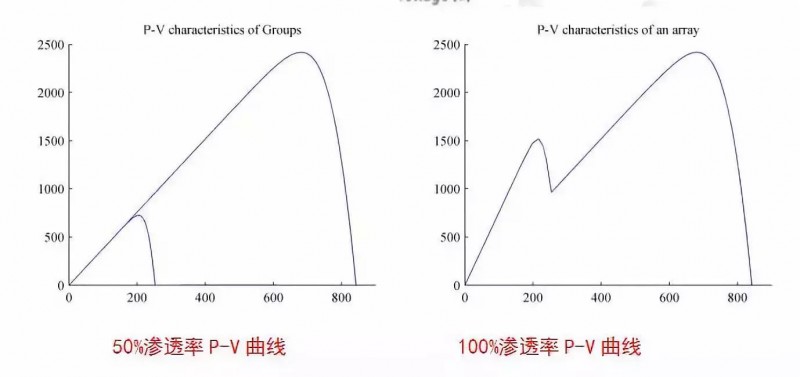

當每路組串獨立輸入到逆變器的1路MPPT端口時，就形成了1路組串對應1路MPPT，即MPPT滲透率100%。此時MPPT控制是每路組串間相互獨立，P-V曲線如上圖100%滲透率P-V曲線所示，組串與組串之間不存在相互干擾問題，這就避免了組串并聯失配損失的情況。

當2路、3路或4路組串一起送入逆變器的1路MPPT輸入端時，就形成了多路組串對應1路MPPT，MPPT滲透率50%、33.3%或25%。這種情況下各組串功率將會存在耦合， P-V曲線如上圖50%滲透率P-V曲線所示，組串與組串之間相互干擾問題，嚴重存在并聯失配損失。

從目前行業MPPT技術來看，MPPT滲透率越高，組串與組串之間相關干擾度越小，當MPPT滲透率達到100%時，干擾度將降為0。

不管是由于現場何種原因造成的組串間并聯失配，均無法避免組串間的相互干擾，極易造成光伏電站的發電量損失。

這么說吧，就是“組串們”人手一個MPPT，不爭不搶不打架，大家齊心協力提升發電量。

最后，MPPT滲透率100%究竟好不好，我們就“舉個栗子”說明吧。

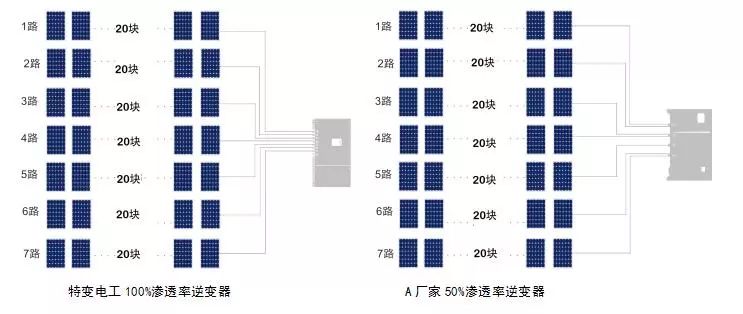

之前我們探訪了云南某光伏電站，該電站屬于典型的云貴山地地形。該電站利用2種廠家的逆變器，直流側均接入7路MPPT。以下是該電站兩個光伏集陣使用不同逆變器MPPT技術的示意圖。

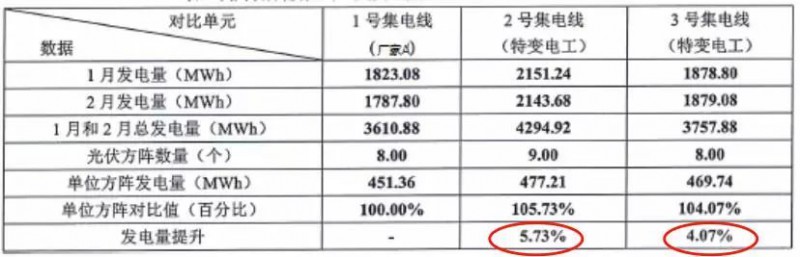

MPPT輸入的方式顯而易見，滲透率100%的逆變器現場應用比滲透率50%的逆變器，發電量提高4%以上，可見MPPT滲透率是決定逆變器發電量關鍵的因素。

4%，可不是一個小數目。按照云南此電站的發電量，特變電工滲透率100%的逆變器每個方陣2個月就能多發電18.38MWh，每個方陣均采用國內某知名廠家340W單晶硅組件，每串組串采用20塊光伏組件串聯，組件規格、參數及串聯配置均一致，每個方陣接入均為1.6184MWp光伏組件。假設云南某村某家每月平均用電100度，18.38MWh即18380度電，一個光伏方陣4%的發電量提升將供這家用電15年之余。

這樣一比對，是不是更加具有畫面感了。這還只是一個方陣一個月的發電量提升，那么整個電站呢?常年累月呢?
