如何利用地形圖判斷光伏電站場址可行性?

2018-03-23 11:19:15 大云網  點擊量: 評論 (0)
在工作中,常有業主朋友拿著(或發過來)一張地形圖,詢問該地塊是否適合布置光伏電站,并且資訊布置規模。要解答這個問題,首先就需要識別地形圖

在工作中,常有業主朋友拿著(或發過來)一張地形圖,詢問該地塊是否適合布置光伏電站,并且資訊布置規模。要解答這個問題,首先就需要識別地形圖,小編就地形圖的基本知識講解一下,讓大家了解地形圖并運用到工作中。

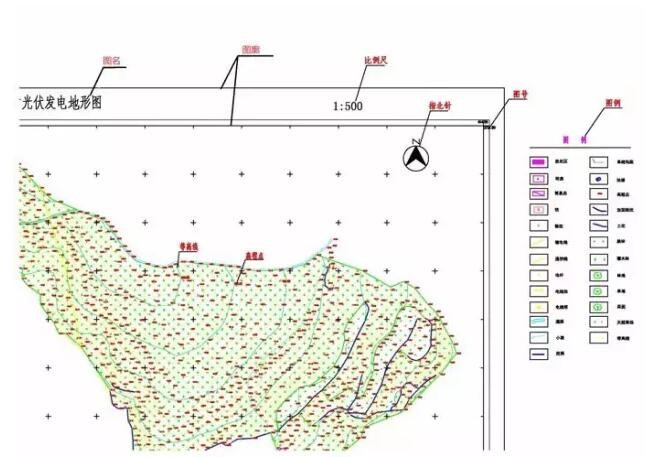

一、地形圖中的基本元素組成:

1、圖名:每幅地形圖都應標注圖名,一般以地名、廠礦企業、村莊、項目名稱等作為圖名。

2、圖號:為了區別各幅地形圖所在的位置,每幅地形圖都編有圖號。圖號就是該圖幅相應分幅方法的編號。

3、圖廓:圖廓是地形圖的邊界線,有內、外圖廓線之分。

4、指北針:面對地圖看,圖紙的上為北、下為南、左為西、右為東。

5、比例尺:它是顯示地表實際距離與地圖顯示之距離的比例相關性。比例尺地形圖可以分為大比例尺地形圖、中比例尺地形圖和小比例尺地形圖三類。大比例尺地形圖 指1∶500、1:1000、1:2000、1:5000;中比例尺地形圖 指1:1萬、1:2.5萬、1:5萬、1:10萬;小比例尺地形圖 指1:25萬、1:50萬、1:100萬。在項目前期階段,我們常用的比例地形圖是1:1萬;1:5000,在項目實施階段,我們經常用到1:500;1:1000;1:2000。

6、等高線:地形圖上高程相等的相鄰各點所連成的閉合曲線。

7、高程點:在等高線上標注的數字,也就是此等高線上的海拔高度。

8、圖例:是說明地圖各種符號的意義,一般有道路、房屋、架空線路、河流、湖泊等。

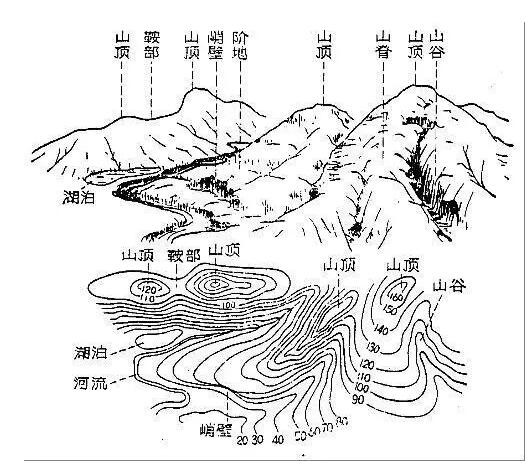

二、地形圖中的主要地貌特征:

1、山頂:等高線閉合,且數值從中心向四周逐漸降低。

2、盆地或洼地:等高線閉合,且數值從中心向四周逐漸升高。

3、山脊:等高線凸出部分指向海拔較低處。等高線從高往低突,就是山脊.

4、山谷:等高線凸出部分指向海拔較高處。等高線從低往高突,就是山谷.

5、鞍部:正對的兩山脊或山谷等高線之間的空白部分。

6、緩坡與陡坡:等高線越密集處,地形越陡峭;等高線越稀疏處,坡度越舒緩。

7、陡崖:等高線重合處為懸崖。

8、陽坡與陰坡:等高線地形圖中,陽光照射較多的為陽坡,反之為陰坡。

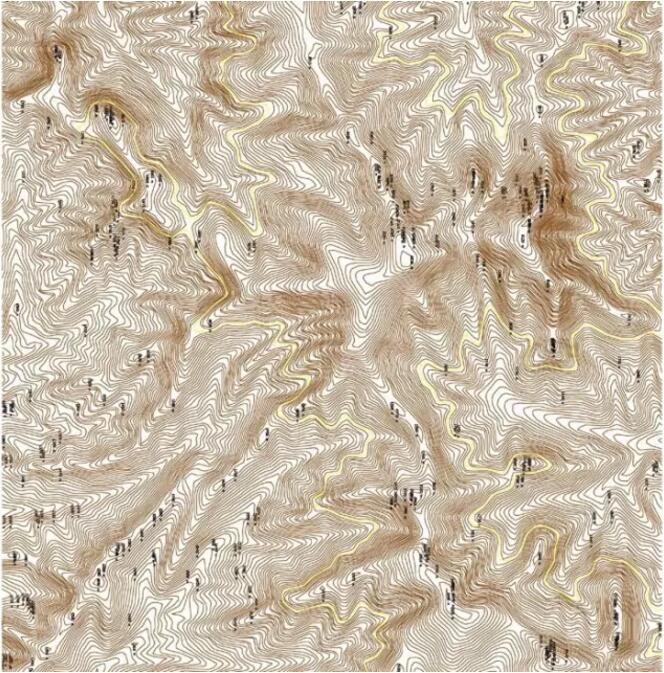

三、如何利用地形圖信息判斷場址可行性

弄懂了以上地形圖的基本概念后,相信大家能基本看懂常規的地形圖。在掌握了地形圖上的信息后,就能利用地形圖進行初步判斷場址情況。

首先,確定地圖上的南北東西方向,再找到地形圖中的山頂,從而分辨出東坡、西坡、南坡、北坡、平地等,判斷坡度的陡緩,并估算各種坡地的面積。

根據山地光伏前期選址的經驗,盡量選用南坡(陽坡),平地較多的區域,避免北坡、陡坡較多的區域。再初步估算一下可利用面積,山地光伏1MW用地面積暫按40~50畝考慮,就可以大概估算手中的地形圖可布置多少容量了。
