1、背景

時間：2017年8月30號，地點：深圳市觀瀾鎮，一個10kW電站，客戶反應發電量不高，這個電站是8月11號并的網，到8月29號為止，共發電500度，考慮到有4天是大雨，實際發電天數是15天，平均每天約33.3度，和年平均數據差不多，但8月份是光伏發電的高峰期，筆者查到深圳地區同等裝機量的電站，10kW每天是40-50度左右，接到客戶的電話邀請，筆者立即安排去現場考察。

2、現場檢測

影響發電量的因素很多，組件，逆變器，電纜的質量，安裝朝向方位角，傾斜角度，灰塵，陰影，系統方案，線路設計，施工，電網電壓等等各種因素。筆者于10：30到達現場，各種因素一一排查。

組件是使用皇明的265W多晶，數量是40塊，逆變器是使用深圳古瑞瓦特Growatt 10000TL3-S，采用20塊串聯，2路并網的方式，直流電纜采用光伏專用4mm專用電纜，交流電纜采用型號BVR線徑為4mm的銅電纜，交流開關采用500V20A，逆變器沒有漏電流報警，電網電壓報警等信息，說明電氣系統方案和線路設計符合要求。

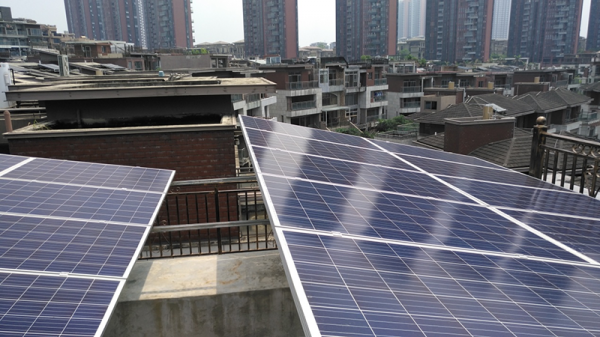

組件顏色一致，沒有色差，組件是新安裝，臺風剛過，表面干凈無灰塵，組件安裝方位角度正南，面板PV1傾斜角度約5度，面板PV2傾斜角度約15度。從10:30分到12:30分兩個小時內，面板1最大峰值功率約為4580W,面板2最大峰值功率約為3880W，拆開組件和逆變器接線，面板PV1開路電壓是648V, 面板PV2開路電壓是635V,電壓相差很小，說明組件，逆變器，安裝角度，施工等沒有問題。

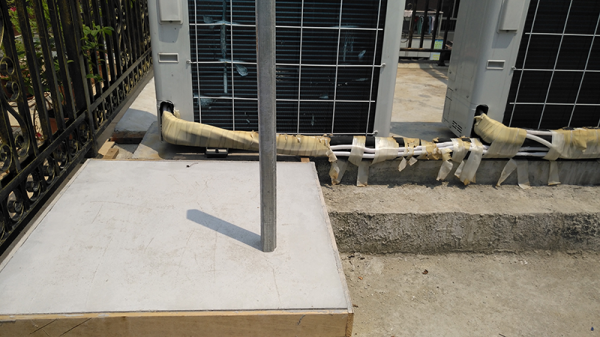

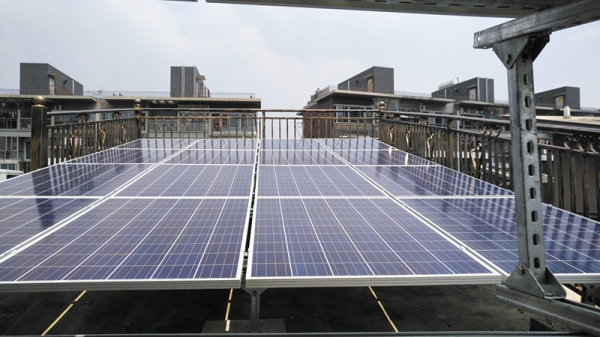

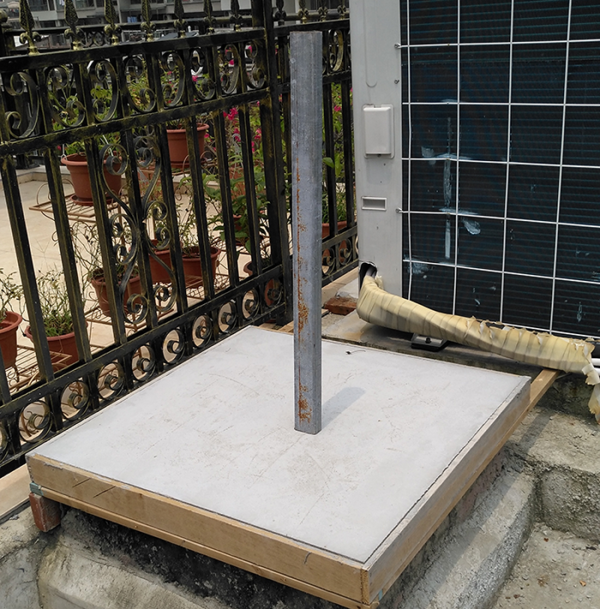

經現場排查，影響發電量最大可能因素中陰影，面板PV1東向，西向和北向，面板PV2南向，北向均有金屬護欄，離組件很近，約0.02米，比組件高0.5米左右，為了證實陰影對系統發電量的影響，筆者在電站邊上豎起一根金屬桿，觀察陰影。

在上午11：10分左右，太陽由東向西，面板PV1功率是3230W，面板PV2功率是3640W，組件最大功率相差410W，約為12%，因?yàn)槊姘錚V1東面的護欄，有部分陰影落在組件上，面板PV2東面沒有護欄。

中午12：30分，當天測試時太陽最強，太陽由南向北，面板PV1峰值功率達到4580W，面板PV2峰值功率是3880W，PV1反過來比PV2大700W,約為18%，因?yàn)槟厦娴淖o(hù)欄有陰影。組件是豎排安裝，此時陰影遮擋住5塊組件的下半部，對系統的發電量影響更大。

3、總結

組件有陰影遮擋對系統發電量影響很大，這個10kW系統，初步估計四周的護欄會影響系統發電量的15%到20%左右，所以在設計時，要盡可能抬高組件，避開陰影遮擋。
