解讀NEC690.12光伏電站快速關斷要求
隨著光伏市場的發展,人們對于安全的關注日益加大。行業協會、政府機構等逐步推出安全標準,規范市場運行。歐美等國家在光伏安全標準方面一直是先行于國內的,美國國家電工規范(National Electrical Code,簡稱NEC)就提出了快速關斷這一光伏電站安全保護概念。

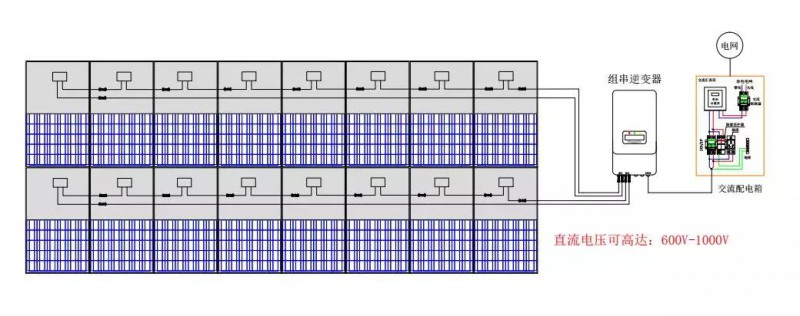

對光伏系統而言,存在著“直流高壓風險”與“施救風險”兩大安全隱患。在傳統的串型系統中,整串線路電壓累計,一般可以達到600V~1000V的高壓,由于光伏組件接頭接點松脫、接觸不良、電線受潮、絕緣破裂等原因而極易引起直流拉弧現象,引發火災。另外,當由于拉弧或因外部原因發生火災意外時,對直流側而言,只要有光照組件就會發電,高電壓一直存在,救火工作十分危險,消防隊員無法對現場施救,只能從遠處控制火勢。
美國國家電工規范NEC2014 690.12中就對光伏電站的快速關斷作出了明確要求:所有建筑物上光伏系統都要安裝快速關斷開關,光伏系統電壓需要在10秒鐘內下降到30V 以下。但此標準的快速關斷方案并沒有實現組件級別的關斷,屋頂上(光伏陣列內)仍舊存在直流高壓。

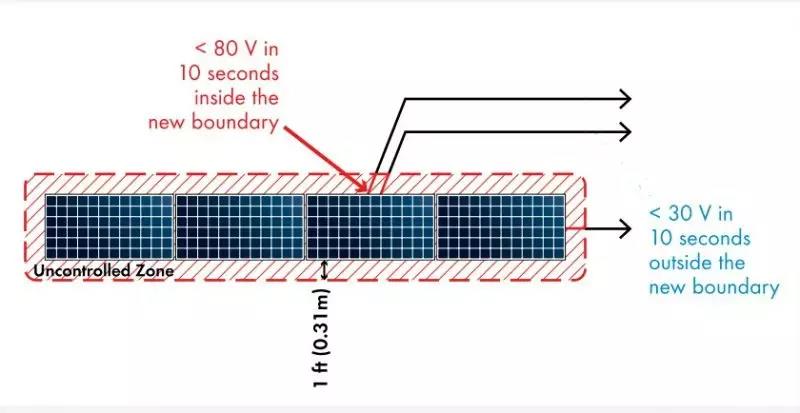

在2017版的NEC690.12中,對此快速關斷又做了嚴格的要求——以距離到光伏矩陣305mm為界限,在快速關斷裝置啟動后30S內,界限范圍外電壓降低到30V以下,界線范圍內電壓降低到80V以下,也就是要求實現“組件級關斷”。新版NEC 2017-690.12(B)(2)的規定,要求在2019年1月1日起生效。
通過實現組件級別的快速關斷,當危險發生時,消除屋頂上的直流高壓,解決了光伏系統中的“施救風險”。

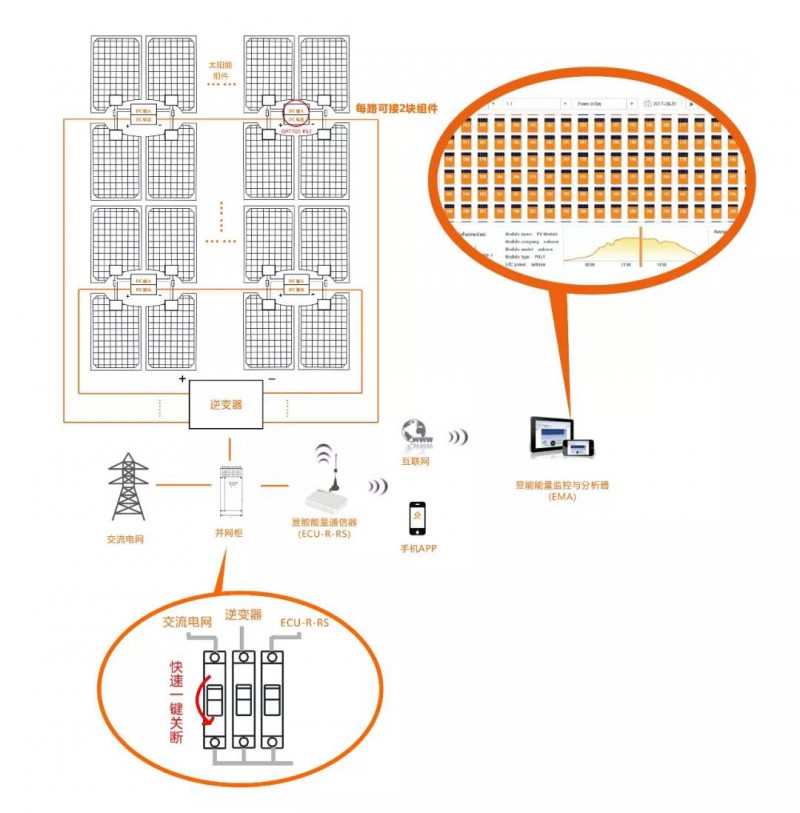

MLPE組件級電力電子技術是目前實現組件級別快速關斷的主要方式,產品包括微型逆變器、關斷器(RSD)、優化器等等。昱能科技智控關斷器OPT700-RS2為雙輸入結構,可同時連接4塊光伏組件具有高可靠度、低成本、安裝簡單、體積小、對搭配的逆變器品牌無限制等多方面優勢。結合昱能EMA軟件作為監控運維管理平臺,將互聯網、大數據、人工智能等與光伏產業深度融合。在系統成本僅需增加0.1-0.2元/瓦的情況下,實現組件級別的關斷,為光伏系統保駕護航。
