隨著全球煤炭、石油資源的衰竭和世界各國對環境污染的重視，太陽能等可再生能源并網發電技術及應用成為熱點。其中光伏逆變器作為太陽能發電系統的核心設備，其可靠性決定著光伏系統的安全運行，而影響光伏逆變器可靠性的重要因素之一就是逆變器的散熱性能。逆變器的核心器件對溫度比較敏感，溫度的變化會影響其開通和關斷過程，當溫度過高時會導致功率開關性能衰減甚至損壞，因此逆變器的散熱方案優劣決定著產品的性能和質量。

近年來，組串式逆變器在地面電站中得到了廣泛應用。相比集中式方案，組串式更有明顯優勢，具體體現在以下幾點：發電量高，占地面積小，無需機房，運行可靠，維護方便簡單，已經成為大型地面電站應用的趨勢。

光伏電站一般選在沙漠、高原等陽光充足的地方，這些區域冬季溫度極低，夏季溫度非常高，風沙大，海拔高，光照強，有些站點甚至位于海邊，腐蝕性強。在這些應用場景中，組串式逆變器通過掛墻、掛光伏板支架或者掛獨立安裝架等方式直接暴露在室外，外部部件被雨水、沙塵腐蝕和老化風險嚴重。如何做到既能適應惡劣環境，又能滿足逆變器的散熱，成為了大家最關心的問題。

一．組串式逆變器業界常用散熱方式及問題

逆變器散熱主要有自然散熱和風冷散熱兩種方式。通過組串式逆變器外部增加風扇，提升散熱能力，行業廠商普遍采用這種方式散熱。但組串式逆變器應用環境較差，其對外部風扇的防護性能要求較高。任何風扇都屬于易損部件，轉動會有磨損，且不會絕對防塵。惡劣的外部環境會加速風扇老化。對于長達25年運營周期的光伏電站是不可用的，需要不定期更換，給光伏電站帶來無休止的麻煩。

當前室外型風扇防護等級一般只能達到IP54/IP55，外部有風扇設計導致整體系統防護等級無法達到IP65。同時為了避免雨水直接沖刷風扇，設計散熱方案時，風道會變得很復雜，風道形式受限，一旦風扇失效，散熱能力衰減嚴重，這樣會使得逆變器輸出功率降額，發電量減少，嚴重影響客戶利益。更為關鍵的是，因風扇常年暴露在雨水和沙塵中，腐蝕嚴重，壽命急劇下降，逆變器生命周期內需要多次更換風扇，維護成本極高。

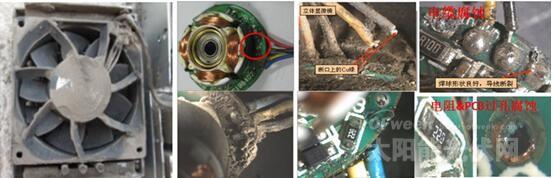

下圖為某戶外環境電站，逆變器運行一年后，風扇積灰和腐蝕的剖析圖片，從圖片可以看出，腐蝕情況非常嚴重。

圖1 某戶外電站逆變器風扇積塵腐蝕示意圖

風扇的失效模式與溫度關系很小，而主要由風沙、腐蝕、轉動磨損造成損壞。有外置風扇的組串式逆變器，一般5-10年需要全部更換風扇。那么常規的光伏電站，批量更換風扇一次要損失多少錢呢?

我們以100MW電站為例，用40KW組串式逆變器，需2500臺。每臺逆變器4個風扇，共10000個風扇。

所需成本=10000*(65+50)=115萬元(其中65元為風扇成本，50原為更換人工成本)

風扇故障造成的發電量損失=10000*40KW/2(平均功率)*3小時(故障平均中斷時間)*0.9元=54萬元

因此，5-10年內由于風扇故障造成的更換成本和發電量損失共計約170萬元。

而其實對客戶最大的傷害還在于，這會嚴重影響整個運維效率，運維人員將被大量浪費在無效、無價值的維護工作上。

二．組串式逆變器散熱問題的應對解決方案

無外部風扇設計是目前較先進的解決方案。逆變器外部無需安裝風扇，防護等級可以達到IP65，而且噪聲低，可靠性高，消除因風扇失效散熱能力衰減導致的功率降額，易維護，成本低。

隨著輸出功率提升和體積減小，散熱能力將是組串式逆變器設計的最大瓶頸。針對這個問題，可以通過采用銅鋁復合、熱管、均溫板等強化方式減小熱阻，提升散熱器散熱能力。另一種重要方式是腔體內部增加擾流風扇來改善內部熱點和提升腔體散熱能力，擾流風扇由于在腔體內部，不存在防護問題，即使失效，對整體散熱能力和功率影響不大。以業界廠家華為的逆變器為例，其散熱設計方案效果如圖2，3所示。

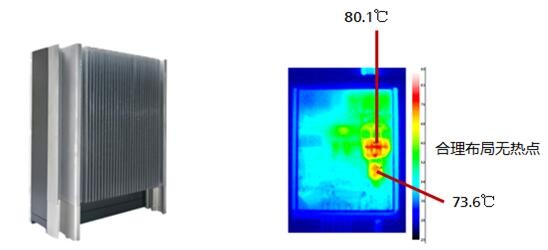

圖2 無外部風扇，自然散熱，防沙能力強圖3內部強制擾流，合理布局，消除熱點

SUN2000逆變器采用全密閉自然散熱設計，通過采用熱隔離、熱屏蔽技術，將發熱器件和熱敏感器件分腔合理布局，確保整機無局部熱點，提升散熱可靠性。防護等級可達IP65，噪聲低，可靠性高。

其散熱設計中充分考慮溫度均衡，溫差分布連續，防止內部形成明顯的溫差，從而平衡內部單板溫度。提高產品對溫變的適應性。通過熱仿真的方法，分析散熱器，內部功率管，PCB單板器件等的熱數據，設計中使熱平衡分配。具體的散熱設計方案如下：

●功率電感隔離放置，減小功率腔體內損耗，有效降低腔體內溫度;

●無熱級聯及低熱阻安裝技術，減少了器件與散熱面間的接觸熱阻，使熱量能夠快速到達散熱面，提高了熱量傳遞效率;

●內部器件高低溫分區布局設計，對不同耐溫等級的器件進行分區布局，使得逆變器的溫度場與器件的耐溫等級實現完美匹配，逆變器內部的空氣流動更加符合“煙囪效應”，實現了內部流場分布與高低溫分區設計方案實現完美的匹配，提高了逆變器的散熱效率;

●散熱器采用一體成型技術，散熱翅片與散熱基板間無接觸熱阻，散熱器性能穩定，長期可靠性高;

●采用CFD仿真技術，實現散熱器的齒間距及齒型及齒厚等設計參數的最優化設計，合理平衡了提升散熱器性能及降低產品重量的矛盾，使得散熱器性能達到最佳化的同時，散熱器重量達到最輕。

通過以上散熱理念設計，再加上均熱設計技術，熱隔離、熱屏蔽技術等，實現了無外部風扇，逆變器整體防護等級達到IP65，可靠性高。從西北高原重沙塵和海南海邊強腐蝕環境的長期應用情況看，華為組串式逆變器整體可靠性和防護效果更佳，運行良好，性能穩定。

那么，自然散熱的方式，是否能保障內部器件的工作壽命呢?經過測試：

1)PHOTON第三方紅外熱成像測試結果顯示，華為逆變器內部空溫度是業界自然散熱型組串型逆變器中最低的(與SMA及ABB同類產品相比)，甚至比業界某些風冷逆變器組串式逆變器內部溫度還要低(與國內某知名廠家30KW產品對比);

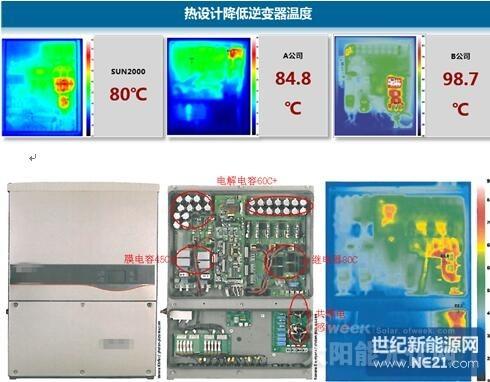

圖4 不同熱設計逆變器內部溫度比較

2)華為自然散熱組串式逆變器按照高溫50度滿載輸出設計，而業界多數只支持高溫45度滿載輸出，華為逆變器環境適應性更強;

3)關鍵器件IGBT、鋁電解電容等壽命滿足要求
