本文使用太陽模擬器研究了溫度對串、并聯單晶硅太陽能電池電性能的影響。本試驗在光照強度550W/cm2持續光照下測試了單個、串聯、并聯單晶硅太陽能電池在25-60℃范圍內的電性能。實驗發現電性能參數開路電壓、最大功率、填充因子、效率都隨著溫度的升高而降低，僅有短路電流會隨著溫度的升高而升高。實驗結果表明：串、并聯晶硅太陽能電池遵從基爾霍夫定律且溫度對太陽能電池的電性能有很大影響。

1、引言

太陽能作為一種易利用、成本低、清潔能源，將會成為未來世界基礎能源之一。太陽能也是一種可再生、低碳能源，可量測且技術成熟，可以滿足全球?qū)Σ粩嘣鲩L用電量的需求。在太陽能技術中，太陽光伏技術得到了廣泛的應用，全球0.87%的用電是由太陽能發電提供的。太陽能電池是光伏能量系統中最重要的一部分，根據光生伏特效應太陽能電池可以直接把光能轉換成電能。硅是一種生產太陽能電池的重要原材料，例如光伏行業使用的多晶硅。硅太陽能電池是太陽能的一部分，在光伏技術領域具有應用潛力。單晶硅技術發展快，具有可滿足社會能源需求的潛力。由于單晶硅太陽能電池維護成本低、可靠性高、無噪音、綠色環保，單晶硅太陽能電池發展快、應用廣。太陽能電池的電性能受光強、追蹤角、電池溫度等環境因素的影響。太陽能電池的轉換效率范圍為5%-18%。非晶硅電池的效率最低，單晶硅電池的效率最高。以額定工作溫度為基礎，電池效率受溫度影響較大，根據電池生產商提供的說明書，電池的正常工作溫度為45℃±2℃。溫度是影響電池質量和電性能(開路電壓、短路電流、最大功率、填充因子、效率)的主要因素。電流電壓特性符合公式：

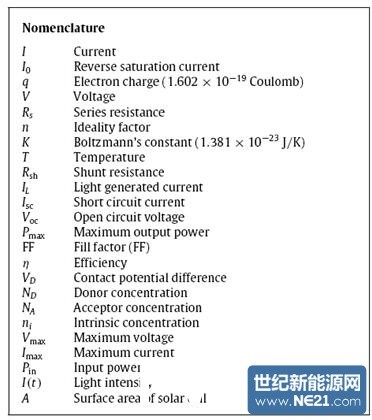

公式中I0反向飽和電流，q電子電荷，n二極管理想因子，K玻爾滋曼常數，T溫度，Rs串阻，Rsh并阻，IL光生電流。

Radziemska研究報道了溫度對硅太陽能電池和二極管的正向暗電流電壓特性的影響。他發現在持續100mA正向電流條件下，太陽能電池和二極管正向電壓隨溫度的變化率為-2mV/K、1mA/K。Cuce等人研究了光強、溫度對光伏太陽能電池參數的影響。Ghitas研究了入射太陽輻射光譜變化強度對太陽能電池電性的影響，發現太陽能光譜向紅外方向移動，組件電性能變差。Lin等人使用分?jǐn)?shù)階增量電導法測試了光伏陣列的最大功率。Khan等人開發了一種分析方法在強光照下以太陽能電池指數模型為基礎利用單個二極管的I-V曲線可以計算出二極管參數(串阻、并阻、理想因子、反向飽和電流)。Taguchi等人通過改變非摻雜非晶硅薄層的厚度深入研究了溫度對本征薄層異質結(HIT)電池的影響。三洋公司Mishima等人也指出了HIT太陽能電池的發展現狀。

盡管有文獻綜述說明了溫度是影響單晶硅太陽能電池的一個重要因素。但沒有相關溫度對串、并聯電池電性能影響的研究。因此，本文研究了溫度對串、并聯單晶硅太陽能電池電性能的影響。本次試驗使用太陽模擬器在光照強度550W/cm2持續光照下測試單個、串聯、并聯單晶硅太陽能電池在25-60℃范圍內的電性能并計算出開路電壓、短路電流、最大功率、填充因子和效率等參數。我們計算并詳細討論了各個參數的溫度系數。

2、實驗設計

本次研究使用兩片單晶硅太陽能電池(4*4cm2)，利用太陽模擬器測試其電性能。使用帶有兩個石英鹵素?zé)舻奶柲M器在光照強度550W/cm2持續光照下測試單個、串聯、并聯單晶硅太陽能電池在25-60℃范圍內的電性能。使用太陽能功率計測試鹵素?zé)舻墓庹諒?qiáng)度。圖1是兩個單晶硅太陽能電池串、并聯的示意圖。在測試過程中使用一個排風機持續對太陽模擬器降溫。利用由加熱器和溫度傳感器組成的溫度控制系統來改變單晶硅太陽能電池的溫度，使溫度被控制和穩定在我們需要的溫度(20-80℃)。使用單晶硅太陽能電池作為電源，測試I-V、P-V曲線。

3、實驗結果和討論

圖2-4是光照強度550W/cm2持續光照下測試單個電池、串、并聯電池在25℃、40℃、50℃和60℃條件下的I-V、P-V曲線。

很明顯溫度對單個電池、串并聯電池的I-V、P-V特性影響很大。在I-V曲線中，電壓較低時，電流幾乎是一個常數，溫度越高電流越大，該趨勢符合溫度對電流的影響規律。但單個、串、并聯電池的電流趨勢分別在0.3V、0.7V、0.43V時發生反轉。溫度越高電流越小且電流隨著電壓的升高快速降低，電流最小大約是8-10mA。原因可歸因于：隨著溫度的升高載流子產生速率增大，反向飽和電流快速增大。P-V曲線和I-V曲線的趨勢類似。電壓較低時，隨著電壓的增大，輸出功率幾乎呈線性增長趨勢;達到最大點后，輸出功率快速降低。P-V曲線有最高點，最高點處的電壓、電流均比開路電壓、短路電流低。這個結果和以前單個單晶硅太陽能電池的研究結果相吻合。串、并聯單晶硅太陽能電池的電流、電壓遵循基爾霍夫定律。串聯電池的輸出電壓是兩個單個電池的兩倍，電流和單個電池相同;并聯電池的電壓和單個電池相同，電流是單個電池的兩倍。

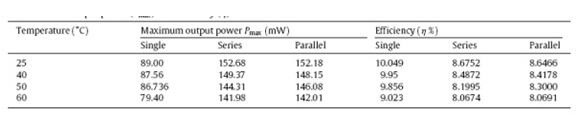

圖5和表1是不同溫度條件下的單個、串、并聯電池的電性能數據(Voc、Isc、FF)。很明顯隨著溫度的升高，單個、串、并聯單晶硅太陽能電池的Voc和FF略微下降，Isc升高。溫度對Uoc的影響較大，對Isc的影響較小。Voc和接觸電勢差VD呈指數關系，VD由以下公式得出：

ND施主雜質濃度，NA受主雜質濃度，ni本征載流子濃度。隨著溫度的升高，ni快速增大，VD和Voc降低。Isc和產生載流子的數量以及載流子的遷移率呈指數關系，也強烈依賴于載流子的產生速率和擴散長度。隨著溫度的升高，載流子的生成速度增大，Isc增大。這和以前相關的研究結果相符。我們計算了Voc、Isc、FF相應的溫度系數。單個、串、并聯單晶硅太陽能電池Voc溫度系數分別是-0.00012/℃、-0.00028/℃、-0.00011/℃，研究結果表明Voc隨著溫度的升高而降低。單個、串、并聯單晶硅太陽能電池Isc溫度系數分別是0.0005/℃、0.0004/℃、0.0002/℃，表明Isc隨著溫度的升高略微升高。這和Kamkird等人之前的研究結果相符。FF通過以下公式計算得出：

Vmax最大功率點電壓，Imax最大功率點電流。FF隨著溫度的升高而降低，由于并聯電池電阻損失較大，F(xiàn)F相對較低。單個、串、并聯單晶硅太陽能電池FF溫度系數分別是-0.0023/℃、-0.0020/℃、-0.0021/℃。
