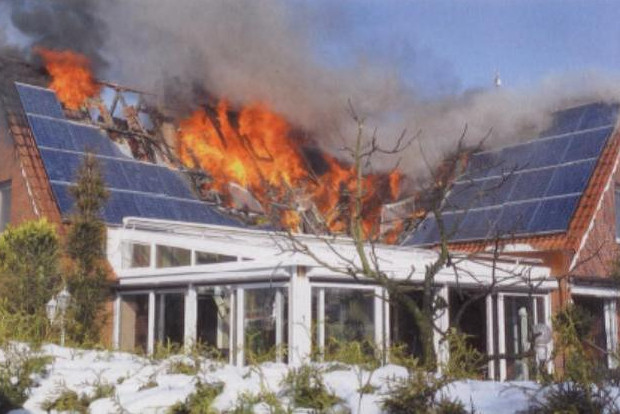

一提起光伏電站，最害怕的是什么?當然是火災!前段時間某地光伏電站起火的視頻在網絡上瘋傳，再一次把電站的安全問題提到了風口浪尖之上。今天我們就從逆變器的角度來談一談如何降低甚至說杜絕潛在的火災隱患。

眾所周知，光伏電站直流側是電站故障的重災區。在傳統的光伏系統中，光伏電站直流側存在著直流高壓，電壓通常高達600-1000V，由于光伏組件接頭接點松脫，接觸不良、電線受潮、絕緣破裂等原因而極易引起直流拉弧現象。直流拉弧會導致接觸部分溫度急劇升高，持續的電弧會產生3000-7000℃的高溫，并伴隨著高溫碳化周圍器件，輕者熔斷保險、線纜，重者燒毀組件和設備引起火災。據知名光伏網站統計，在光伏電站的火災中，80%以上的電站著火是由于直流側的故障，由直流高壓引起的電弧火花是光伏火災的“元兇”。

可見，在傳統光伏系統中，直流高壓帶來極大的安全隱患。特別在屋頂項目中，直流拉弧起火將會波及建筑物自身并威脅建筑物內的人員財產安全。所以，在屋頂項目中，光伏電站的安全性是首要關注的問題，需要從光伏逆變器設備角度以及光伏電站系統設計角度(本文暫不分析)綜合考慮加以解決。

如圖1所示，微逆系統中為每個光伏組件配一個可以直接交流輸出的逆變器，一方面使光伏組件之間完全解耦，以實現所有組件的精準控制，另一方面又直接避免了光伏組件串聯所帶來的高壓風險。在屋頂光伏項目中，與傳統光伏系統相比，微逆系統在火災預防上有以下技術優勢：

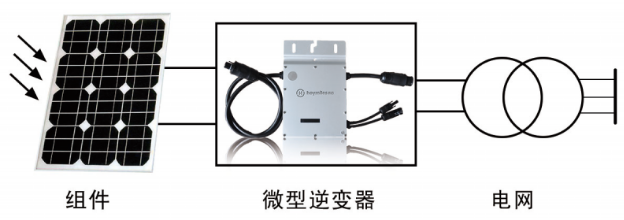

圖1 微逆系統圖

如前所述，傳統光伏系統中，直流側光伏電池經過串聯構成一條200V～600V或甚至更高的高壓直流母線然后接入逆變器，在安裝過程中容易引發對工程人員的電擊傷害，在長期運行過程中更有絕緣損壞或連接件接觸不良導致的直流電弧風險，電弧溫度可達數千度從而引發火災，造成火災或人身傷害。

同時，傳統光伏系統還要面臨以下業內難題：直流保護器件更貴，比交流保護器件可靠性低，高壓直流電弧難以分?jǐn)?光伏組件呈電流源特性，過流后電流不會明顯變大，使保護變得更加困難;有光的時候就有電能產生，難以切斷，發生故障尤其是火災后對救援與滅火人員造生威脅。

圖2 系統電壓對比圖

在微逆系統中，由于每個光伏組件獨立接入逆變器，因此系統最高直流電壓為光伏電池開路電壓，大約在40V左右，安裝和使用過程中非常安全，無電擊及拉弧起火風險，從根本上解決了傳統系統中高直流電壓的業內難題。

綜上，單純從逆變器角度來看，低電壓、無直流電弧風險的微型逆變器在火災預防上可以說是無逆變器能出其右。
