當前，光伏發電正迅猛發展，帶來了更加多元化和清潔化的電力來源，但是同時也給電力系統帶來了無功潮流、電壓波動等許多新問題。光照強度、溫度變化等通過影響電池板發電量而引起電網電壓波動，光伏電站的容量逐漸增大，會影響到電網運行的穩定性，大型光伏電站必須具備一定的低電壓穿越能力。

SVG是一種靜止型動態無功補償裝置。通過調節電壓的幅值和相位，或者控制交流側電流，迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的，保障電力系統穩定、高效、優質地運行，而且可以進行跟蹤補償。

一：FGSVG如何構成的?

新風光高壓動態無功補償裝置，簡稱FGSVG。

光伏行業為什么需要SVG?電站利用SVG可以實現快速響應等多種功能。恒電壓控制功能，可以把電壓控制在范圍之內;恒功率因數控制功能，能實現恒無功功率控制;AVC控制，具有與后臺通訊的功能。

光伏電站需要多大的SVG?在國標中有具體要求，一般光伏電站配置的無功容量為電站容量的25%，再加上5%的浮動，就是20%-30%。

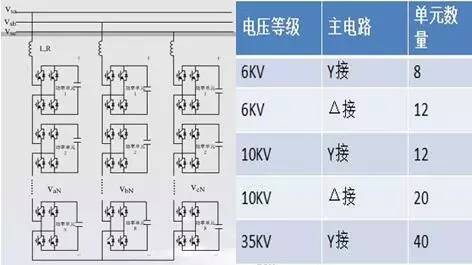

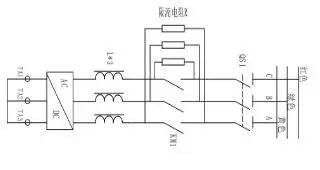

FGSVG整機電路拓?fù)浣Y(jié)構為級聯H橋結構，不同電壓等級和主電路拓?fù)浼壜?lián)不同的單元個數。

目前產品示意圖

功率單元的組成：

功率單元是SVG當中最重要的一個部件，一般分四部分。

1.FGSVG的核心是基于IGBT的鏈?zhǔn)侥孀兤鳎肯嘤啥鄠€功率單元串聯組成;

2.單元控制采用多電平空間矢量PWM技術，抗干擾能力強，可靠性高;

3.每個功率單元的結構、電氣性能一致，可以互換 ;

4.單元故障時，可以將故障單元旁路，保證裝置連續運行;

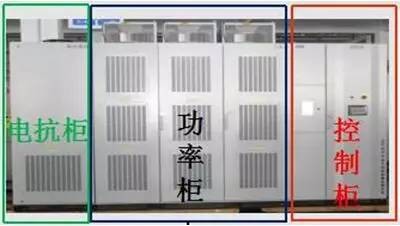

SVG結構組成SVG產品結構組成一般是三部分：控制柜，功率柜，電抗柜。

整體三部分

控制柜

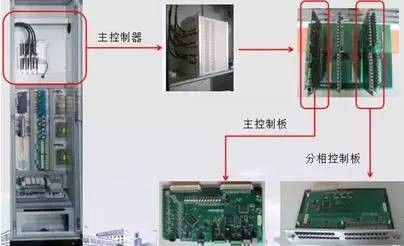

控制柜內部上部分示意圖
