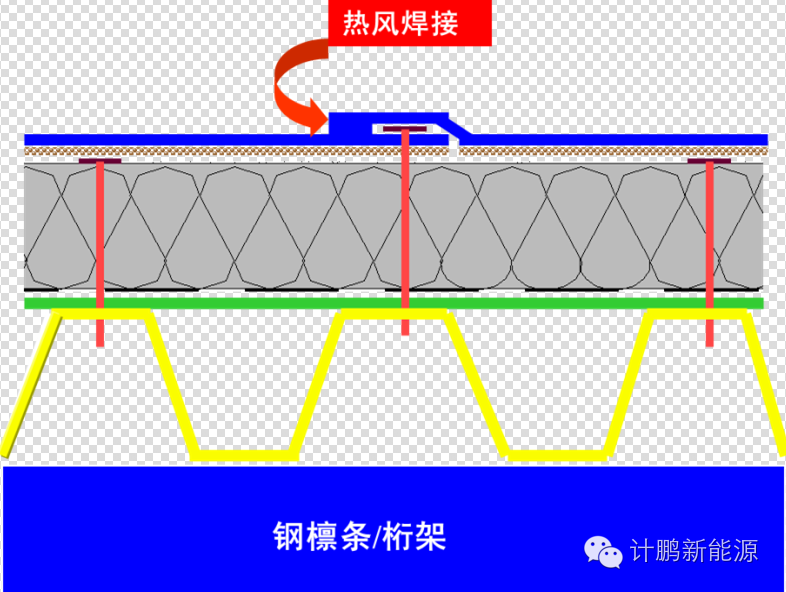

本文著重討論輕型壓型鋼板剛性防水屋面，不同于其他屋頂分布式光伏電站項目，本文討論的屋面采用TPO柔性防水卷材屋面，屋面構造層次自下而上為：鋼檁條，鋼承板，PE膜，保溫層，TPO卷材。

屋面最外層不是壓型鋼板，光伏系統支撐結構不能采用夾具固定于屋面上，只能通過配重放置于屋面，或通過連接件穿透保溫層，連接于下部結構上。各種形式比較如下：

配重法

此方案不破壞原屋面防水屋，采用配重塊的形式放置在屋面上，配重塊不與原屋面連接，配重塊與屋面連接處增加SBS 防水卷材隔開，以保護原有屋面不被破壞。但為了抵消風吸力，光伏系統及配重的單位面積均布荷載增加0.36KN/m2，一般會超出原結構屋面荷載的設計取值。

與鋼承板連接

連接構件穿過屋面柔性防水層及保溫層，與鋼承板連接。為了受力均勻，每塊鋼承板都需與支撐結構連接，這樣，屋面將有大量的連接構件穿透防水層及保溫層，具有極大的漏水隱患。

與屋面檀條連接

連接構件穿過屋面柔性防水層、保溫層、鋼承板，與屋面檁條連接。原設計屋面未預留連接孔，現場打孔難度較大。此外，檁條上翼緣的連接孔洞將削弱檁條截面，影響檁條承載力。

與鋼屋架或屋面鋼梁連接

連接構件穿過屋面系統，與鋼屋架或屋面鋼梁連接。此種連接方式傳力直接，對鋼承板及檁條受力性能均無影響，并且屋面穿透點較少，有利于防水。此方案需控制光伏系統支撐結構的重量，以免超出下部結構的承載力。此外，與鋼屋架或屋面鋼梁的連接須現場焊接，為避免對主結構的損傷，須選用合適的焊接工藝，必要時需設置臨時支撐。

綜合比較，建議采用與屋架或屋面鋼梁直接連接的方式安裝屋面光伏支撐結構。
