VBS是計算數據塊存儲位置的重要網元。一個VBS就是一個“機頭”。VBS部署很靈活，有很多種部署方法，可以根據不同的需求進行選擇。比如，在VMWARE虛擬機中，可以在物理機上開設一臺虛擬機部署VBS，在XEN/KVM部署在domain0上;或者部署在每臺OSD服務器上，或?qū)ｉT設置VBS服務器群。

VBS采取一致性哈希算法，如圖3，將數據塊的邏輯地址計算出KEY值。并將計算出來的KEY映射到哈希環上，在哈希環上劃分了N段(Partition)，每個Partition對應一個硬盤，并根據出partition主和osd節點的映射關系ioview，和partitio主備對應的osd關系，得到該數據塊的路由，如圖4。在寫入的時候，采用強一致性，即當主和備副本都返回寫成功后，才認為這個IO寫成功了。讀IO時只讀主副本，當主副本故障的時候，會在備副本中選舉出主副本。目前，一個資源池可以支持2000塊硬盤。

操作系統看到的連續的數據邏輯地址(LBA)，實際上被打散到資源池內所有硬盤上了，類似所有硬盤都做了raid0，這樣就利用了所有磁盤的性能，提高了存儲的性能。操作系統實際是直接讀寫物理磁盤的塊，并沒有封裝額外的文件系統，是一個raw設備。

OSD是一臺插了較多硬盤的X86服務器，我們采用的是12塊SATA3T的硬盤作為數據的持久化存儲介質。如果VBS不承載在OSD上，那么OSD服務器的計算壓力實際上很小，也沒有必要配置計算能力很強、內存配置很高的服務器。上一篇文章計算過，12塊SATA盤提供的iops或吞吐量其實很有限，需要配置SSD作為緩存，加速存儲的性能。由此看來，分布式存儲的性能是由SSD的性能和熱點數據計算算法決定的。和一般存儲不同，一般分布式存儲的寫性能會好于讀性能。主要是主和備副本寫入SSD就返回成功了，而SSD什么時候?qū)懭胗脖P，怎么寫入硬盤，客戶端是不知道的。而讀數據的時候，如果數據是熱點數據，已經在緩存在SSD上，性能會很好，如果沒有在緩存中，就需要到硬盤中直接讀取，那性能就很差了。這也是當分布式存儲在初始化的時候，測試性能指標不如運行一段時間后的指標。所以測試分布式存儲有很多陷阱，大家要注意。

為了提高存儲的安全性，達到6個9以上的安全性，我們采取的是通行的3副本(2副本在96塊盤以下，可以達到6個9)。副本可以根據實際情況設置成為在不同機架、不同服務器、不同硬盤的安全級別。當磁盤或主機故障，會被MDC監控到，會選舉主副本、踢出故障點、重構副本等操作。為了確保數據的安全，副本重構的時間很關鍵，我們要求，每T數據重構時間不超過30分鐘。

為了確保數據重構流量不影響正常存儲IO訪問流量，實現快速數據重構。我們沒有采取華為推薦的網絡方案，而是采用環形虛擬化堆疊的方案，交換機間的堆疊鏈路采用40G光路，如圖5。將存儲的重構流量都壓制在存儲環形網絡中。交換機到服務器采用2*10G連接，可以根據情況采用主備或分擔的模式。

說過了“塊”存儲，再簡單了解一下“對象存儲”。對象存儲是在同樣容量下提供的存儲性能比文件存儲更好，又能像文件存儲一樣有很好的共享性。實際使用中，性能不是對象存儲最關注的問題，需要高性能可以用塊存儲，容量才是對象存儲最關注的問題。所以對象存儲的持久化層的硬盤數量更多，單盤的容量也更大。對象存儲的數據的安全性保障也各式各樣，可以是單機raid或網絡raid，也可以副本。對性能要求不高，可以直接用普通磁盤，或利用raid卡的緩存，也可以配些SSD作為緩存。我們現在使用單機35塊7200轉4TSATA盤+raid卡緩存加速的自研對象存儲，并計劃在今年使用60塊7200轉8TSATA盤。即每臺服務器提供480T的裸容量。Ceph和google基于GFS的存儲就是典型的對象存儲。

Ceph是目前最為熱門的存儲，可以支持多種接口。Ceph存儲的架構和華為的FusionStorage異曲同工，都是靠“算”而不是“查”。一種是為數眾多的、負責完成數據存儲和維護功能的OSD，另一種則是若干個負責完成系統狀態檢測和維護的monitor。OSD和monitor之間相互傳輸節點狀態信息，共同得出系統的總體工作狀態，并形成一個全局系統狀態記錄數據結構，即所謂的clustermap。這個數據結構與特定算法相配合，便實現了Ceph“無需查表，算算就好”的核心機制以及若干優秀特性。

但數據的的組織方法是不同的。首先ceph的核心是一個對象存儲，是以對象為最小組織單位。1、首先文件是被映射成為一個或多個對象。2、然后每個對象再被映射到PG(PlacementGroup)上，PG和對象之間是“一對多”映射關系。3、而PG會映射到n個OSD上，n就是副本數，OSD和PG是“多對多”的關系。

由若干個monitor共同負責整個Ceph集群中所有OSD狀態的發現與記錄，并且共同形成clustermap的master版本，然后擴散至全體OSD以及客戶端。OSD使用clustermap進行數據的維護，而客戶端使用clustermap進行數據的尋址。

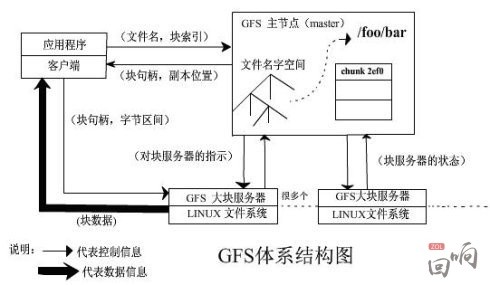

Google三大寶之一的“GFS”是google對象存儲的基礎。

核心不同是數據的組織架構：master服務器(即元數據服務器)保存了文件名和塊的名字空間、從文件到塊的映射、副本位置，由客戶端來查詢。是一個典型的信令和媒體分開的架構。

分布式存儲一般情況下都是靠“副本”來確保數據的安全性和完整性。每塊盤記錄的數據內容都不一樣，當某一塊盤出現問題，都需要從其他不同盤內的數據塊中進行快速的數據重構。數據重構是需要時間的，如果大量盤同時故障，將會發生什么?另外，OSD的擴容，也會導致數據的遷移，也會影響存儲。下一篇，我將最終揭開分布式存儲存在的隱患。
