眾所周知，光伏電站是一個復雜、龐大的系統工程，其中任何環節都可能引發安全事故。近年來光伏電站事故頻發，也讓我們不得不重新審視定期對光伏電站設備進行全面檢查的重要性。此次，記者專訪了木聯能咨詢服務事業部，專門就如何定期對光伏電站設備進行全面檢查，保證電站安全穩定運行進行了一番探討。

記者：據我們了解，截止到目前，木聯能已有超12GW光伏智能化解決方案數據接入、244+項目實施量、100+現場評估和500+運維報告的實戰經驗，能否以你們的經驗，給我們說一下如何避免光伏電站事故頻發，保證電站安全穩定運行?

咨詢服務事業部：光伏電站設備數量多，虛接的電纜、組件熱斑等故障也多，這些故障嚴重時有可能引發火災，造成安全事故。因此，在光伏電站運維工作中使用光伏電站的故障排查利器——紅外熱成像儀，定期對光伏電站設備進行全面的檢查，可以做到故障提前預防，將很大程度上提高運維工作效率，同時保證電站安全穩定運行。

記者：那能否給我們簡單介紹一下紅外熱成像儀這款產品?

咨詢服務事業部：紅外熱成像儀是利用紅外探測器和光學成像物鏡接收被測目標的紅外輻射能量分布圖形，反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。具有以下幾方面特點：

安全：非接觸式檢測，適用范圍廣;

快速：面測量，無需逐點掃描，毫秒級反應速度，提高工作效率;

無遺漏：可視化圖像顯示整體溫度分布，實時發現問題點。

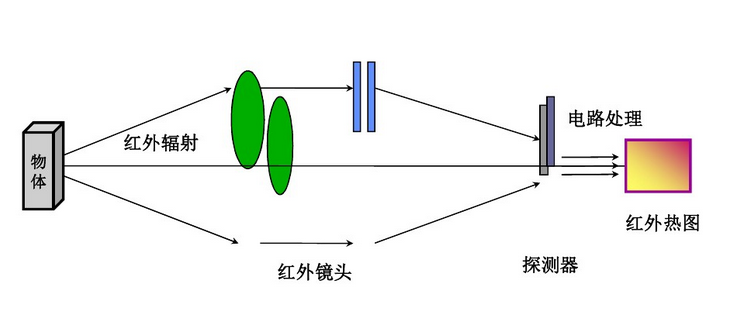

圖1紅外熱成像儀的工作原理

紅外熱成像儀組成如下圖所示：

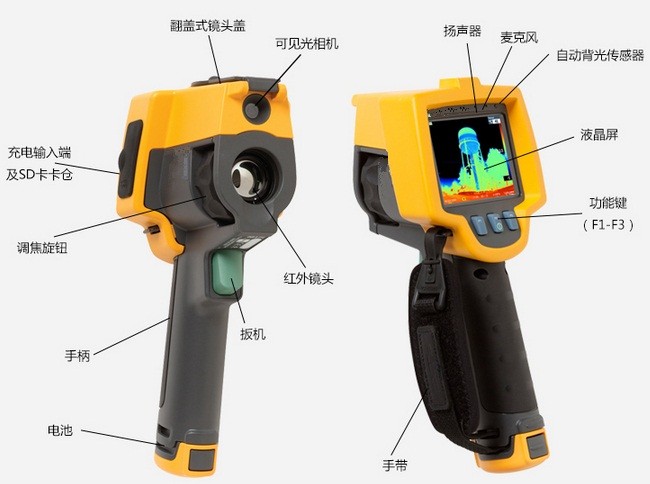

圖2紅外熱成像儀整體圖

圖3紅外熱成像儀結構圖

記者：紅外熱成像儀的使用方法能否介紹一下?拍攝時的注意事項都有哪些?

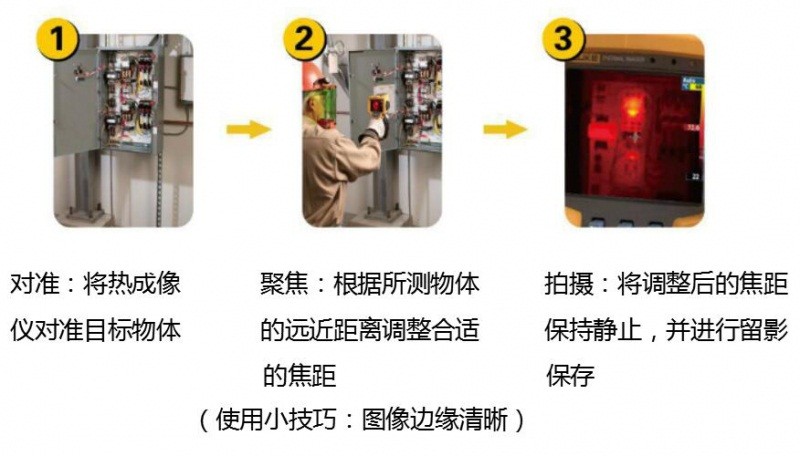

咨詢服務事業部：紅外熱成像儀的使用方法我們可以用一張圖來直觀展示一下：

為了捕捉最佳的圖像，使用紅外熱成像儀需要注意下列事項：

檢測時環境溫度一般不能低于5℃，空氣濕度不大于85%。

紅外熱成像儀應在安全距離允許范圍內盡量靠近被檢測設備，以提高紅外熱成像儀對被檢測設備表面的分辨能力及精度。

注意環境條件，蒸汽、灰塵、煙霧等會遮住鏡頭，影響測量精度。

注意環境溫度，如果測溫儀處于10℃及以上的突變環境溫差環境中，需要至少等待20分鐘，使儀器適應新的環境溫度。

記者：那都有哪些應用環節需要用到紅外熱成像儀?或者是否可以跟我們分享一下紅外熱成像儀的應用案例?

咨詢服務事業部：對光伏電站設備進行全面的檢查，紅外熱成像儀十分重要。檢測光伏組件、匯流箱、輸變電設備等都需要用到紅外熱成像儀。

1、檢測光伏組件

光伏組件發電電流差異、自身電阻差異、老化程度或是否損壞，都能通過對單塊組件的熱像分析中得出。組件紅外掃描應重點發現電池熱斑、有問題的旁路二極管、接線盒、焊帶、連接器等。

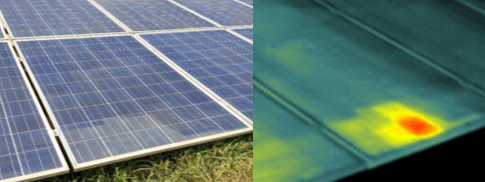

圖4鳥糞遮擋引起的組件熱

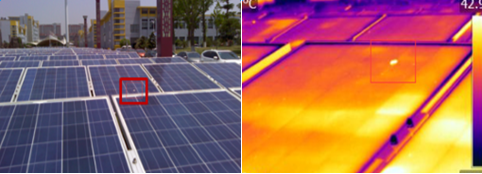

圖5組件表面積灰引起的熱斑

2、檢測匯流箱

用紅外熱成像儀對匯流箱進行紅外成像，各支路因發電電流的大小而產生的熱量差異能直觀地在熱像中體現出來。通過紅外熱成像儀，可以不使用鉗流表，通過組件的發熱來判斷支路是否有電流，還能通過各個支路在熱像中溫度差異來進行對比各支路的發電效率的高低。

與此同時，紅外熱成像儀還能檢測匯流箱中的斷路器、熔斷器、防雷器的發熱情況，通過對比能夠快速預判元器件的工作狀態以及可能會產生的故障。

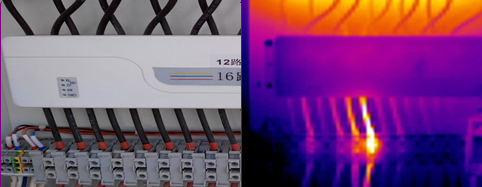

圖6匯流箱接線端子處發熱

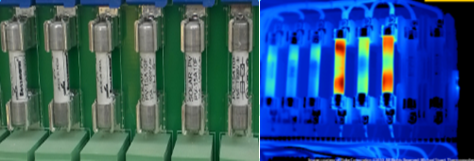

圖7匯流箱保險絲發熱

3、檢測輸變電設備

光伏電站內的主變壓器和輸電線路，電壓高，危險大，安全性要求高。通過紅外熱成像儀對這些設備的發熱情況進行檢測，能夠清楚了解設備的運行情況，并能提早發現各元器件異常點，做出相應的解決方案。

圖8變壓器接頭過熱

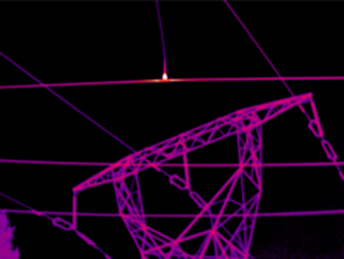

圖9輸電線發熱點

記者：目前市場上紅外熱成像儀較多，我們在選型的時候應注意哪些方面?或者在選型這方面有沒有好的建議?

咨詢服務事業部：不同的使用場景對紅外熱成像儀的要求不同，紅外熱成像儀的技術參數主要有像素、測溫范圍、鏡頭等。在光伏電站使用熱成像儀，應注意以下幾點：

高溫量程一般到200℃即可。

考慮到有部分設備可能在室外工作，低溫量程一般要求到達-20℃。

對于一般的電氣設備或部件，選用熱像儀像素在160×120，并選用標準鏡頭。

對于遠距離、小目標測量(如輸電線路的線夾等)，建議選用320×240像素或640×480像素及更高像素，并選配長焦鏡頭。

對于近距離、大目標測量(如1米內在一幅圖中顯示整個升壓站、整個逆變器的溫度分布、同時顯示多塊組件的發熱情況等)，建議選配廣角鏡頭。

對于溫差較小的目標(如交流高壓電氣設備等)，建議選用熱靈敏度較高的熱像儀，能夠識別細小的溫度差異。

若有長時間連續檢測的要求，請選用可外接電源或可更換電池的設備，不受工作場所限制。

若要求隨時記錄發熱部位及發熱溫度，建議選用具有語音記錄功能的紅外熱成像儀，能夠將語音注釋與相應的圖像一起存儲，便于以后查閱。

記者：除了紅外熱成像儀，木聯能是否還推出了其他的運維工具?

咨詢服務事業部：2016年4月，木聯能結合光伏電站運維現狀及自身線下豐富的運維經驗，對外發布了“光伏電站專業運維工具儀器包”。此產品旨在針對光伏電站運維過程中故障排查、設備維修、電氣安全性檢測、設備性能測試方面的需求，提供專業化的運維工具和儀器套裝，為光伏電站運維人員快速、準確、高效地定位故障，高質量地完成運行維護工作提供保障。

“光伏電站專業運維工具儀器包”分為基本包、標準包和高級包三種不同配置類型，分別滿足于電站業主及運維人員對電站運維定義的不同需求?；景峁┝穗娬鞠钡幕竟ぞ吆蛢x器(數字萬用表、數字鉗形表、數字絕緣搖表、紅外熱像儀等)，能夠幫助電站運維人員快速定位故障點、及時修復設備;標準包在基本包配置的基礎上，配備了電氣安全性檢測設備(數字接地電阻測試儀、I-V曲線測試儀等)，運維人員可通過對電氣安全進行定期檢查、測試，及早發現電氣安全隱患，避免電站安全事故的發生，保證電站安全運行;高級包在標準包配置的基礎上，配備了逆變器效率檢測、電能質量檢測設備和高精度輻射表，對光伏發電設備性能進行檢測和評估，使業主能夠了解設備的真實性能。
