隨著光伏DC1500V系統的腳步臨近，選型問題大家也提上了議事日程。2015年8月，三峽新能源30MW光伏電站項目，率先采用DC1500V直流光伏斷路器，這是國內第一次在大型地面光伏電站中批量使用DC1500V直流斷路器。今天就和大家分享我們在DC1500V光伏系統的選型思路。

斷路器的額定工作電流、額定工作電壓、分?jǐn)嗄芰θ笾笜?biāo)在光伏系統中應重點關注額定工作電壓與額定工作電流，分?jǐn)嗄芰ψ鰠⒖贾笜?biāo)。

額定工作電壓、額定工作電流的選型應當確保斷路器保護可靠且無誤動作。在光伏系統中斷路器選型主要依據是組件的參數、組串塊數、海拔、輻照度峰值、極端低溫及余量等幾個主要方面，組件參數與組串塊數是主要的計算依據，海拔、輻照度峰值、極端低溫應當與設計余量測算一起考量。額定工作電壓主要與組件參數、組串塊數有直接聯系，海拔與低溫在考慮設計余量中考慮。額定工作電流與輻照度峰值、經驗余量一同考慮。我們的選型思路以額定工作電壓與額定工作電流為主線展開，首先我們先談系統電壓，其次談電流。

我們選擇已經通過UL1500V認證的國內某知名組件廠的組件作為計算參照樣本，組件功率260W到275W，組件效率16.8%。需要重點說明的是組件廠的樣本參數是大氣 AM1.5, 輻照度1000 W/m2, 溫度25°C環境下參數，現場峰值數據與以上條件差異較大，這是余量設計計算的重點考慮方面。組件參數選擇方面重點參照組件三個主要參數，1.最大工作電壓;2.最大工作電流;3.最大開路電壓。

首先我們來探討一下電壓的計算：

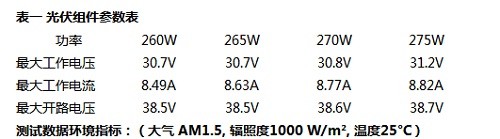

表一 光伏組件參數表

系統電壓最主要的影響是組件的排布和單串組件塊數，DC1500V系統的核心價值應當是提高系統效率，有效降低直流輸電、逆變成本。目前我們主流的單串組件排布采用2*11比較多，這個方案是目前最優成本方案。DC1500V系統并沒有改變發電側與交流側的系統，所以DC1500V方案應保留目前的組件排布主流方案采取增加單串塊數來實現更高的系統電壓。基于以上原因我們推薦DC1500V系統組串排布及塊數最佳方案是3*11，這樣在不改變組件陣列的方案的基礎上可以在電纜、匯流箱、逆變器這三方面取得較大的成本下降。如果我們確定了單串的組件塊數，那么后面的系統電壓就非常好得到了。

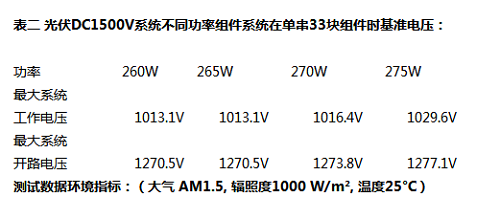

表二 光伏DC1500V系統不同功率組件系統在單串33塊組件時基準電壓：

圖表二得出的數據是否就是實際峰值?這個肯定不是，對于系統電壓還有兩個主要影響因素。海拔及溫度，首先從海拔談斷路器的滅弧性能，電壓問題對斷路器的最大挑戰是滅弧，電壓越高難度越大。斷路器參數實驗環境是以2000米海拔的大氣AM基準，在2000米以上空氣相對稀薄，斷路器的滅弧能力隨海拔升高線性下降，我們?yōu)榱擞嬎惴奖阏鬯愠深~定工作電壓降容系數的方式。根據圣電氣團隊多年收集的資料分析，國內大型地面電站海拔在1500米到3000米占絕大多數，故推薦海拔降容設計余量方面考慮10%，這樣可以覆蓋絕大多數項目海拔。
