光伏陣列灌注樁基礎初步設計計算
在進行光伏陣列的基礎設計時,首先要綜合考慮風荷載,按50年一遇的標準,主要考慮的是抗拔、抗倒覆;另外還要考慮光伏組件的重量、抗震、雪...
在進行光伏陣列的基礎設計時,首先要綜合考慮風荷載,按50年一遇的標準,主要考慮的是抗拔、抗倒覆;另外還要考慮光伏組件的重量、抗震、雪荷載等因素。同時還應對地基進行承載力驗算和變形驗算。本篇我們主要討論下樁基豎向承載力需要滿足怎樣的要求。
一、混凝土預制樁單樁豎向極限承載力標準值(無當?shù)亟?jīng)驗)

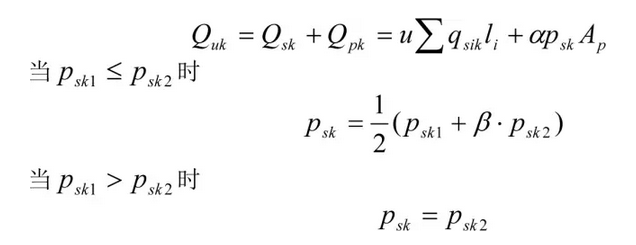

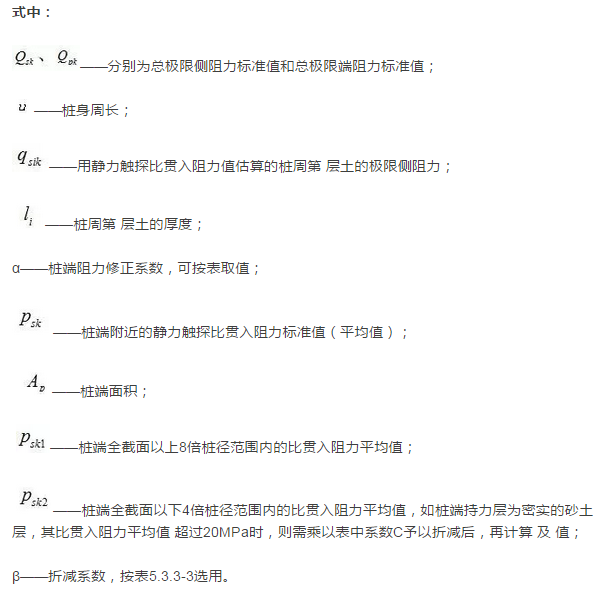

當根據單橋探頭靜力觸探資料確定混凝土預制樁單樁豎向極限承載力標準值時,如無當?shù)亟?jīng)驗,可按下式計算。
樁端阻力修正系數α值
注:樁長15≤l≤30m, 值按l值直線內插;l為樁長(不包括樁尖高度)
系數C
折減系數β
二、單樁豎向承載力特征值
三、承載力分析
樁頂豎向抗壓作用效應Nk,單樁豎向抗壓極限承載力特征值R,需Nk≤R滿足要求。
