淺談家庭屋頂分布式光伏設計與施工
民用光伏發電系統是分布式發電系統的重要組成部分,隨著國內分布式政策的不斷完善與落實,光伏發電已經走入了普通百姓的生活,由于全國各地居民的屋頂條件情況不盡相同,因此各個項目都需要因地制宜。
2、民用發電系統的施工
項目現場施工的一般流程為由業主購買支架、組件、逆變器等設備材料并提前進場,施工當天的工作有組件支架的吊裝和搭建、組件安裝、組串接線和電纜走線、組件防雷接地、逆變器和交流配電箱安裝等,需要配齊專業施工工具和安全防范工具,如吊裝繩索、鋼管氣筒、密封膠灌注專用工具、角磨機、電錘、手電鉆、鋸子、鐵錘、內六角、套筒、美工刀、活動扳手、尖嘴鉗、剝線鉗、壓線鉗、扎帶、起子、插線板、萬用表、安全手套等等。
如圖6至圖9為瓦面屋頂從打孔到導軌安裝的施工過程,根據屋面實際情況和組件排布數量,膨脹螺栓安裝孔位的前后間距約1米左右,由于混凝土瓦面有一定厚度,瓦面和保溫層有幾厘米的距離,再打入現澆層后,總共深度約15cm左右,孔位開好之后需要將多余的混凝土土灰用鋼管氣筒清除干凈,灌注硅膠需要見到明顯的溢出為佳,膨脹螺栓和L支腳搭配好之后敲入孔內,橫梁和L支腳固定,最后在安裝孔位四周涂上防水膠,待半干燥后即可安裝光伏組件,參考圖10。
圖6 孔內除沙
圖7 灌注硅膠
圖8 打膨脹螺栓和L支腳
圖9 安裝支架橫梁

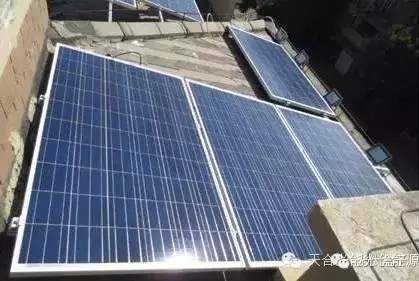

圖10 瓦面組件安裝實景圖
