淺談家庭屋頂分布式光伏設計與施工
項目施工前的重要工作是深化設計,如方陣具體布置方案、支架安裝方案、組件和逆變器選型、接線和電纜敷設方案、逆變器和交流配電箱的安裝位置、防雷接地等,其中方陣布置和支架的安裝方案屬于重點內容,對于民用系統,支架的安裝設計靈活性很大。
別墅屋頂一般為瓦面和混凝土兩種形式,支架和屋面的固定有打孔和負重壓塊等方法,對于打孔因為破壞了原有屋面的結構,就要涉及到屋面的防水工程。

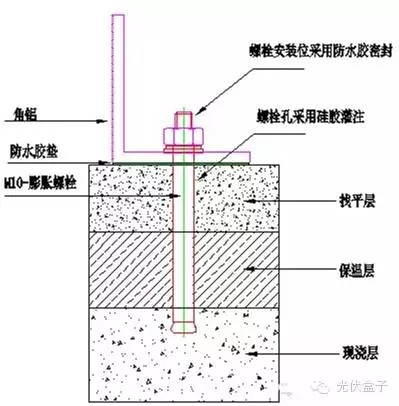

如圖4所示為混凝土屋頂膨脹螺栓與屋面的固定方法和屋面防水措施,孔的直徑需要和膨脹螺栓的直徑匹配,太小和太大都不合適,孔的深度需要根據屋面的結構來定,膨脹螺栓的深度不允許超出現澆層,一般最大深度為現澆層的一半左右,并以此作為選擇膨脹螺栓長度的依據。
圖4所示的屋面防水使用了三重防水措施,即孔內采用組件封裝所使用的黑色硅膠或者995結構膠灌注,屋面和角鋁之間使用防水膠墊,同時螺栓安裝位用防水膠密封。對于瓦面屋頂,若瓦下是水泥混凝土層,采用膨脹螺栓固定掛鉤,也可以采用該防水方法。
圖4 混凝土屋面上膨脹螺栓與屋面的固定方法和屋面防水措施

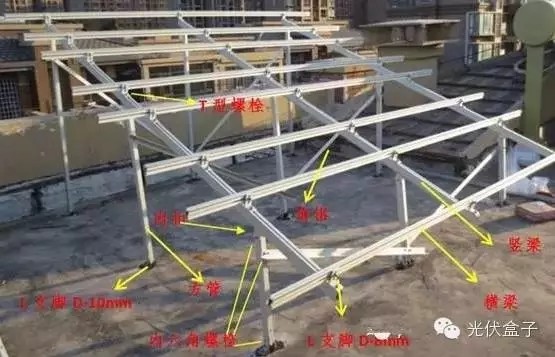

支架的設計需要了解常用的導軌型號和配件,如圖5為混凝土屋面所采用的比較常見的支架架構(方陣由2*4片組件組成),由橫梁、豎梁、方管、角鋁、L支腳、T型螺栓和內六角螺栓、內扣連接件、壓塊等配件組成,深化設計需要確定各個配件型號、尺寸和數量。
內扣連接件用于連接方管和豎梁,并且可調節角度。豎梁和橫梁之間的固定采用L支腳加上M8的T型螺栓,方管和屋面的固定采用膨脹螺栓和L支腳,角鋁的作用用于斜支撐加強固定。
圖5 混凝土屋頂支架方案
