四、光伏逆變器監控單元電源方案

在前端匯流箱進行電能匯流，由直流柜檢測后，轉向逆變器進行直流轉換成交流。逆變器在工作過程中，同樣需要轉換過程監測、控制和通信，以保證逆變電壓滿足指標要求。此部分監控單元可直接從高壓(200-1500VDC)母線上取電工作。

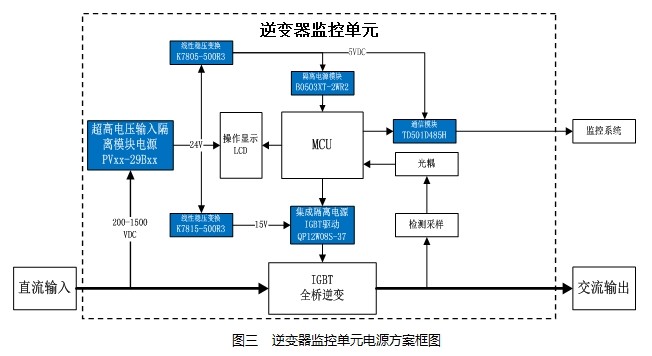

如圖三所示，由PV系列模塊電源直接從高壓母線上取電轉換輸出24V，再經過非隔離轉換模塊K7805-500R3輸出5VDC電壓;B0503XT-2WR2給MCU提供滿足功能隔離耐壓的3.3V工作電壓;采用隔離、高速的TD501D485H通信模塊，可抑制電磁干擾和消除接地環路,保護系統電路免受外部網絡影響;另外，金升陽專門針對逆變?nèi)珮虻腎GBT開發一款集成有DC-DC電源的隔離驅動器QP12W08S-37，簡化客戶驅動控制電路的設計，提高可靠性。

五、PVxx-29Bxx 系列模塊電源的簡介

PVxx-29Bxx系列是200-1500VDC電壓輸入、4000VAC隔離耐壓、高可靠DC-DC開關穩壓電源模塊，可廣泛應用于光伏發電和高壓變頻等場合，為負載設備提供穩定的工作電壓，且其自帶的多重保護功能可提升模塊電源工作異常情況下電源及其負載的安全性能。

產品特點：

• 超寬壓范圍輸入：200 ~ 1500VDC

• 工業級工作溫度：-40℃ ~ +70℃

• 4000VAC 高隔離電壓

• 高效率、低紋波噪聲

• 輸入欠壓保護、防反接保護，輸出短路、過流、過壓保護

• 5000m高海拔工作

• 符合 EN62109 認證

• PCB、接線式和導軌式等多種安裝方式

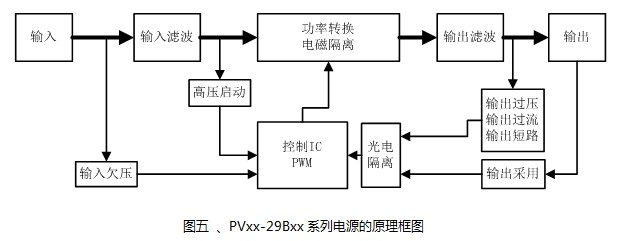

PVxx-29Bxx系列電源的原理框圖如圖五所示，采用反激拓?fù)浣Y(jié)構，選擇成熟可靠的PWM型控制IC，功率轉換電路進行高壓雙管串聯形式和隔離驅動的設計，高壓?jiǎn)?dòng)部分采用金升陽高壓?jiǎn)?dòng)專利技術，同時產品具有輸入欠壓、輸出過流、短路過壓等多重保護電路，從而實現產品的高可靠特性。

六、小結

光伏能源的逐步規模化、普及化，是全球面向未來能源需求的健康合理化發展趨勢。金升陽積極參與能源技術綠色化發展，結合自身技術平臺優勢和自主創新能力，針對光伏發電系統的測試監控單元的特性需求，精心研發新一代1500V高壓光伏專用電源模塊PVxx_29Bxx系列產品，并提供一整套監控單元電源應用方案，簡化光伏發電系統的電路方案，降低光伏系統的建設和維護成本，綜合提升系統的穩定性、安全性、可靠性。
