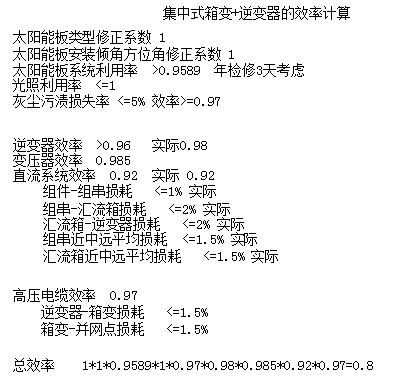

圖3

以上公式計算可參考中國質量認證中心技術規范《并網光伏電站性能監測與質量評估技術規范》(申請備案稿)和國標規范《GB50797-2012光伏發電站設計規范》

5．具體實施方式及附圖：

具體實施方式：

(1)系統原理圖見上圖。包括以下器件

1、集中式逆變器100KW一套，由于集中式逆變器技術比較成熟。可直接與合作廠方采購，因放置在箱變低壓室內，故其散熱性能可統一考慮，降低綜合造價。直流柜(20A直流開關16個)

2、100KVA油變一臺。采用S11型或立體卷鐵芯變壓器。立體卷鐵芯變壓器，則空載損耗更低，可比S11型變壓器低30%。更可增加發電量。

3、高壓真空負荷開關一臺(含熔斷器、避雷器)

4、二次元件有：箱變測控裝置、可測量電流電壓功率等信號，也可監測變壓器的溫度瓦斯等情況。通訊柜一臺。

5、其他裝置：柜內35KV母線、除濕加熱通風裝置、二次端子排、柜內照明、五防鎖、箱變外殼等。

(2)該裝置內部結構如下：進線為直流線纜，先經過逆變器3，轉為交流后，接變壓器1低壓側，經升壓后，接高壓真空負荷開關和熔斷器2、避雷器6，再接出線高壓電纜5;見圖4的剖面圖。

箱變裝置附圖圖4：

圖4以上尺寸僅供參考
