某機組全爐膛滅火保護動作原因分析

2018-04-04 12:02:57 CAA發電自動化   點擊量: 評論 (0)
1 事件經過某日22:05:00,機組電負荷268MW,供熱蒸汽流量60T H,A、C、D、E磨運行,總煤量123T H ,蒸汽流量833T H,兩臺汽動給水泵運
1 事件經過

某日22:05:00,機組電負荷268MW,供熱蒸汽流量60T/H,A、C、D、E磨運行,總煤量123T/H ,蒸汽流量833T/H,兩臺汽動給水泵運行正常,汽包水位正常,各風機運行正常,主汽壓力15.86MPa,主汽溫度538℃,再熱汽溫532℃。事件過程中DCS系統報警記錄如下:

22:04:35 C、D、E煤層#1、#2、#3、#4角火檢故障,煤層C火檢全無火,煤層D火檢全無火 ,煤層E火檢全無火 , 燃油BC層火檢無火,燃油DE層火檢無火;

22:04:36 A煤層#1、#2、#3、#4角火檢故障 ,煤層A火檢全無火,燃油AA層火檢無火;

22:04:36 煤層E無火;

22:04:37 “MFT停機“報警,機組跳閘;首出原因為“爐膛火焰喪失跳閘”,機組大聯鎖動作正常。

2 原因分析

(1) “爐膛火焰喪失跳閘”MFT原因為電源切換裝置故障,一路電源跳閘的情況下,自動切換不成功,引起“爐膛火焰喪失跳閘”。

(2)火檢控制柜為雙路電源供電,其中主電源為UPS電源,直接從UPS饋線柜供給;另一路為備用電源,由熱控220V儀表電源柜#2柜供給,兩路電源通過雙電源切換繼電器進行切換,正常工作時由主電源供電。

(3)事故發生時,檢查UPS主路電源上進線正常,但斷開備用電源后,火檢控制柜即失電,說明UPS主路電源經雙電源切換裝置后已不能正常工作,雙電源切換裝置出現故障。

(4)火檢控制柜主電源因雙電源切換裝置故障失電后,備用電源空開跳閘,造成火檢控制柜失電。

(5)檢查備用電源電纜,測量絕緣均正常,事故發生前火檢控制柜及相關信號沒有任何報警,判斷為空開誤跳閘,更換空開。

(6)拆除火檢控制柜雙電源切換裝置后進行試驗,發現該裝置切換及輸出均正常,未再出現故障情況。

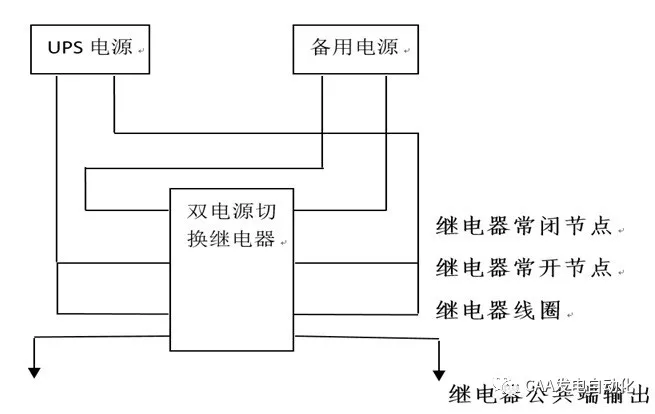

圖1 火檢控制柜雙電源切換繼電器原理簡圖

綜合以上分析,導致機組跳閘的直接原因是:火檢控制柜電源切換裝置故障,一路電源跳閘的情況下,自動切換不成功,引起“爐膛火焰喪失跳閘”。

3 處理經過

22:15,熱控人員至現場檢查火檢控制柜電源,發現火檢控制柜內火檢放大器全部失電。分別測量控制柜兩路電源進線,發現UPS進線電源正常;另外一路備用電源進線開關上口失電。

22:30,進一步對系統進行檢查,發現熱控220V儀表電源柜中火檢控制柜備用電源負載空開已跳開,處于失電狀態,檢測備用電源電纜正常后,送合備用電源負載空開,火檢控制柜得電。

22:40,為確保設備可靠,熱控人員更換負載空開,隨后對火檢控制柜進行電源切換試驗,發現斷開備用電源后火檢控制柜即失電。

23:15,熱控人員拆除、更換火檢控制柜雙電源切換裝置。

2月9日00:10,雙電源切換裝置更換工作完畢后,進行火檢控制柜雙電源切換試驗,試驗結果正常。

2月9日1:00,事件處理完畢,恢復系統及接線、標識。

4 暴露的問題

(1)爐火檢控制柜雙電源切換裝置及熱控220V儀表電源柜于2007年10月份投運,使用時間較長,系統硬件老化,可靠性降低,致使雙電源切換裝置及空氣開關偶發故障。

(2)爐火檢控制柜電源失電報警信號未引接至DCS,控制柜內也無相關報警指示,主電源實際不帶負載時不能及時發現。

(3)重要設備雙電源定期切換實驗規定在機組檢修時執行,不是每次機組啟動前執行。

5 防范措施

(1)評估火檢控制柜雙電源切換裝置及熱控220V儀表電源柜等設備壽命及健康情況,推動技術改造。

(2)將火檢控制柜電源失電報警信號引接至DCS,梳理排查其他相關雙電源裝置情況,逐步將其它雙電源失電報警信號均引接至DCS系統。

(3)修改熱控主輔設備切換試驗要求,在機組啟動前全面做一次切換實驗。機組停運時間超出1個月,在啟動前進行切換試驗。
