UPS的使用形式

選購UPS一定要選最適合自己實際使用情況的。

首先是容量的選擇，UPS容量應該根據目前的負載量，再加上近期準備增加的負載量來計算。

其次要選擇節能的UPS。目前UPS的發展趨勢是高頻化和模塊化，因?yàn)楦哳l化可以提高UPS的輕載效率和半載效率，模塊化可以使用戶邊成長邊投資，節約能源同時方便擴容。

UPS電源的技術性能

UPS電源的技術性能隨使用要求的不同而不同，主要技術性能包括以下幾個方面。

˙在線式

˙高效數字功率器件PIGBT技術

˙DSP技術和SMD電氣集成模塊

˙電池保護功能

˙靈活可靠的并聯技術

˙通信及監控功能

˙高可靠性

˙散熱系統

˙控制和診斷監控系統

UPS系統配置方案

很多設計工程師都試圖設計出完美無暇的UPS解決方案為關鍵負載提供支持，不過他們的設計方案往往不一定涉及到設計方案的可用性范圍。例如，并聯冗余、串聯冗余、分布式冗余、熱連接、熱同步、多路并聯總線、雙系統以及故障預警系統等，這些都是設計工程師或制造商賦予不同配置方案的名稱。這些名稱的問題對于不同的用戶，它們可能具有不同的含義，可以存在很多種解釋方式。雖然目前市場上的UPS配置名目繁多且差別甚大，但最常用的不外乎5種。這5種方案包括:①容量;②串聯冗余;③并聯冗余;④分布式冗余;⑤雙系統。選擇系統配置方案時，應當根據負載的關鍵程度而定。此外，還要考慮停機所帶來的影響以及公司的風險承受能力，這樣才能更好地找到合適的系統配置方案。

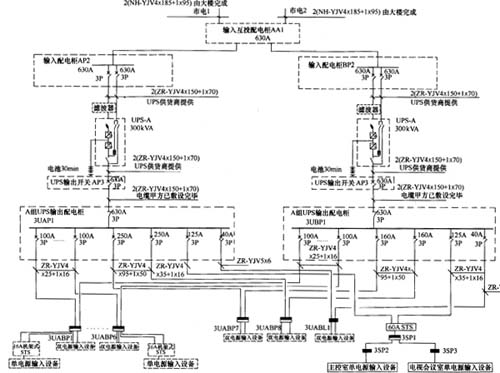

UPS供配電系統 (雙總線冗余UPS供配電系統圖)

UPS供配電系統的供電范圍是計算機設備(主機和附屬設備)、通信設備、網絡設備、服務器、監控設備、保安監控系統小型機/服務器、網絡主交換機等重要設備。UP是輸出配電回路(每個配電控制開關為一個回路)需按機房內設備要求設置，小型機/服務器、網絡核心交換機及重要路由器要由獨立雙回路供電，其他計算機設備可用一個回路帶3-4個插座，固定于地板下。UPS供配電系統的可靠性，最主要體現在采用了雙電源末端互投上，如下圖所示：
