風電場的施工圖設計包括升壓站、道路、風機及箱變基礎、集電線路四部分。現將各部分施工圖設計的關鍵點總結如下：

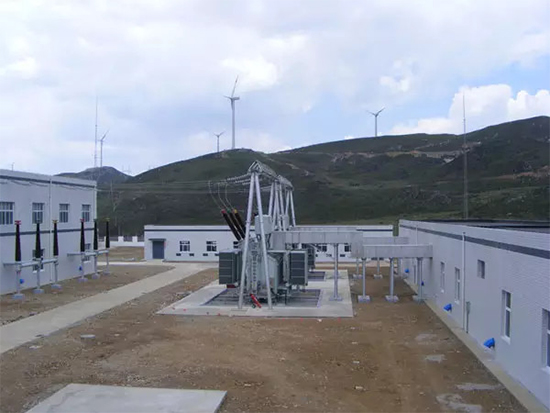

1、升壓站設計

對于升壓站部分，確定升壓站總平面布置方案是關鍵。升壓站總平面布置包括電氣及土建兩部分，總平面制約著后續電氣及土建部分設計。升壓站的總平面布置應結合現場地形、地類、接入系統批復、業主使用要求等進行。

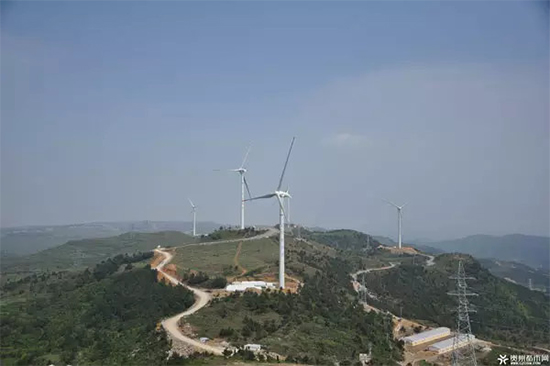

2、道路設計

道路部分包括進站道路及檢修道路，道路設計的關鍵點為路徑的選擇。不同路徑對施工難易程度及施工造價有較大影響。道路設計應結合現場實際情況，對逐條路徑進行分析，最終選擇路徑短、施工方便、挖填方較少、交叉跨越較少的路徑。

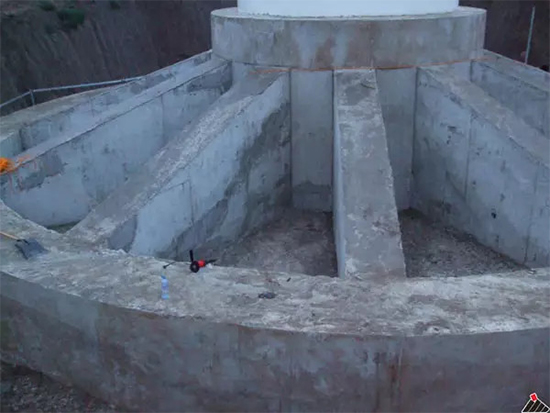

 3、風機及箱變基礎設計

風機基礎是施工圖設計關鍵為風機基礎形式的選擇。不同的風機基礎，對于風機的安全影響很大。風機基礎形式的選擇首先應結合現場的地質條件對各種可以采用的基礎形式進行計算，通過經濟比較及安全檢驗，選擇安全、經濟、合理的基礎形式。

箱變基礎應在設備廠家確認之后根據要求確認開孔位置及形式，相對簡單。

4、集電線路設計

集電線路設計的關鍵點包括集電線路形式選擇及路徑選擇兩部分。集電線路形式包括架空線及電纜敷設兩部分，應根據當地地質、地形、地類等情況選擇合適的集電線路形式。在此基礎上，進行線路路徑的選擇。與道路路徑選擇相同，線路路徑的選擇應結合現場實際踏勘情況，對不同路徑進行比選，選取路徑短、施工方便、場地較平整、跨越較少的路徑。

5、預算控制

預算階段項目總投資原則不宜大于概算階段的總投資，這也從側面反映出隨著設計的深度加深方案逐步優化的過程。良好的設計方案不僅能夠簡化施工，更有利于造價的控制。
