風電場升壓站電氣設備的“站位”
先扯一段題外話：喜歡看足球的朋友都知道，在足球比賽開始前，雙方教練的主要任務就是如何合理的選擇隊員來進行陣型的布置與打法的設定。正是由于賽前此類準備工作，比賽才能按照教練的思路來進行，我們也因此才
先扯一段題外話：喜歡看足球的朋友都知道，在足球比賽開始前，雙方教練的主要任務就是如何合理的選擇隊員來進行陣型的布置與打法的設定。正是由于賽前此類準備工作，比賽才能按照教練的思路來進行，我們也因此才能欣賞到到4-2-3-1的防守穩固、反擊犀利以及4-3-3的全攻全守、傳接華麗。
倘若遵循前面的思路來看，風電場的升壓過程莫不如一場足球比賽：由集電線路匯集電能到升壓站就像守門員開球發起，經過開關設備到主變的升壓正如中場的傳遞組織，最后經升壓的電能經架空送出標志進球，整個過程如出一轍。前段時間小編的同事寫了一篇《風電場升壓站“閱兵”不慌張》來介紹風電場升壓站主要設備，就像球探把球員的能力信息告訴了您，那么今天小編就獻丑推出姊妹篇來叨叨一下此類電氣設備在風電場升壓站中的布置原則，好讓您對電氣設備的“站位”有相應的掌握。

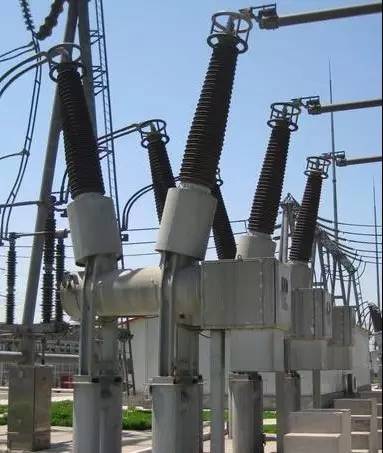

1、高壓斷路器
高壓斷路器作為高壓電路中的重要電器元件之一，具有相當完善的滅弧結構和足夠的斷流能力。在高壓斷路器不僅可以切斷或閉合高壓電路中的空載電流和負荷電流，而且當系統發生故障時通過繼電器保護裝置的作用，切斷過負荷電流和短路電流。
一般配置于以下幾個位置：
◆對于主接線不同類型的接線方式，用于分合不同段或不同條母線;
◆進出線通過高壓斷路器與母線聯接;

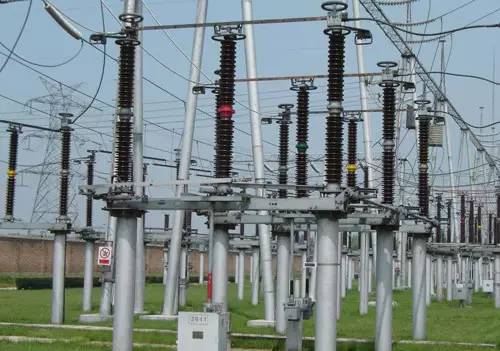

2、隔離開關
隔離開關的主要作用是保證高壓電器設備裝置在檢修工作時的安全。在電氣設備檢修時，提供一個電氣間隔，并且是一個明顯可見的斷開點，用以保障維護人員的人身安全。但無滅弧能力，只能在沒有負荷電流的情況下分、合電路。
隔離開關一般配置于以下幾個位置：
◆用于倒閘操作，斷路器的兩側均應配置隔離開關，以便在斷路器檢修時隔離電源;
◆中性點直接接地的普通型變壓器均應通過隔離開關接地，自耦變壓器的中性點則不必裝設隔離開關;
◆接在母線上的避雷器和電壓互感器宜合用一組隔離開關;
