電力遠程監控解決方案

2013-09-26 15:47:14 大云網　點擊量：評論 (0)

在電力調度管理中心建立監控中心，在各發電廠、變電站、變電所建立視頻、音頻數據采集單元。

[系統概述]
隨著電力工業的不斷發展，各發電廠、變電站、變電所、通訊站等都要通過監控系統實現少人、無人監管，以提高生產效益。同時，監控系統和電力調度系統、辦公室自動化OA系統能夠有機的融合在一起，形成一個綜合的管理業務系統。北京某集成商采用研祥“EVOC”工控機和遠端模塊為東北某電業局的全面解決方案贏得國家電力部門的重視，將進一步在全國推廣。

[系統要求]
在電力調度管理中心建立監控中心，在各發電廠、變電站、變電所建立視頻、音頻數據采集單元，從而在遠端能對各監控場所的相關數據、圖像進行采集、監控和監視，以便能夠?qū)崟r、準確、直接的了解和掌握各變電站、變電所的情況，并及時做出反應，同時將相關的數據進行存儲分析，以為今后的決策和改進提供依據。

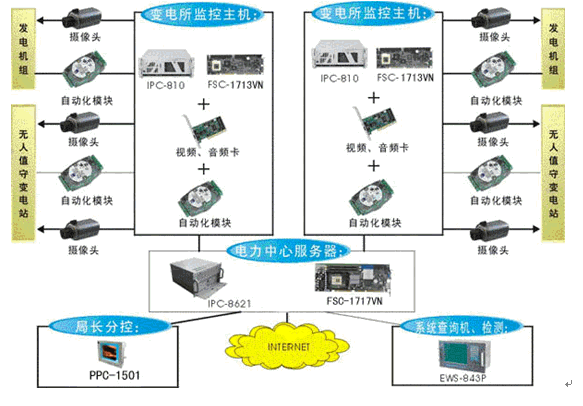

[系統原理及框圖]
系統中的無人值守站主機可接入視頻、音頻、數據等信號，視頻、音頻等信號直接接入監控主機，數據信號通過研祥的自動化模塊ARK24000和PCI系列接入IPC-810工控主機，變電所主機通過LAN／ISDN／PSTN／DDN等送到監控中心監控主機，在監控中心可實現對所有變電所的控制和監視。在監控中心，可以設置局長分控，便于領導隨時抽查變電所的情況和值班情況。同時，通過遠程聯網，可以將信息傳到上級部門，實現三級的網絡結構。

[系統配置]
監控機: IPC-810／FSC-1713VN／CPU P4 2.4G／內存256M／硬盤70G
系統查詢機:EWS-843P／FSC-1713VN／P4 2.4G／內存256M／硬盤80G
局長分控機: 15寸液晶平板電腦、PPC-1501／PIII低功耗處理器
中心服務器:IPC-8621／FSC-1717VN／P4 3.06G／內存512M／硬盤200G
[系統評價]
在電力調度管理中心建立監控中心，在各發電廠、變電站、變電所建立視頻、音頻數據
采集單元，從而在遠端能對各監控所的相關數據、圖像進行采集和對站內電壓、電流、功率等信號進行監控和監視。以便能夠?qū)崟r、準確、直接了解和掌握各變電站、變電所的情況，并及時做出反應。由于系統的開發商是國內著名的解決電力行業監控的專業集成商,并采用研祥公司的工控機代替普通PC機后，系統的抗干擾性、穩定性、不間斷性得到大大的提高。
