摘要：法國巴黎配網供電等級基本為20kV，顯著降低了線損，但同時導致供電線路較長，故障率較高，對配電自動化有較迫切的需要。巴黎城區20千伏配電網以雙環網和三環網結構為主，通過合理的設備冗余提高了供電可靠性。

該接線方式特點是：兩個電源變電所并非并列運行，線路保護方式也無需考慮并列運行的條件。與單電源方式比較，調度負荷較為靈活，其中一個電源變電所發生事故全停時，負荷可以轉由另一個電源變電所供電。

此接線方式的缺點是要多建一段線路，線路利用效率低，且導線截面也必須一致，電纜線路不宜采用這種接線方式。另外，保護配置要兼顧雙側電源，相對要復雜。

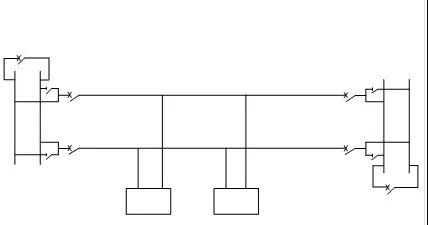

圖1雙側電源雙回T形接線原理圖

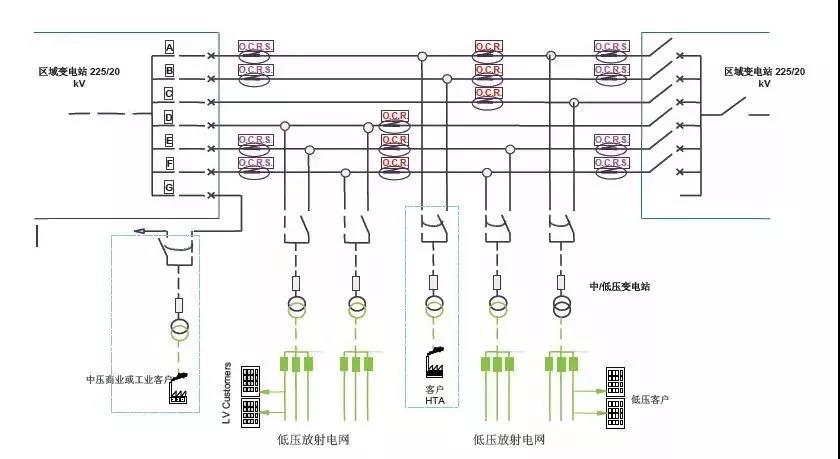

圖2巴黎城區20千伏雙環網示意圖

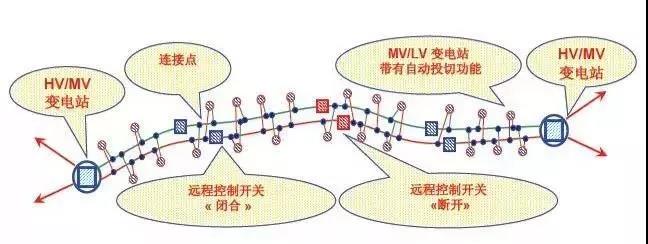

圖3巴黎城區20千伏三環網示意圖

目前巴黎用戶年均停電時間在6分鐘以?xún)?nèi)，城區供電可靠率達到99.999%，平均供電中斷頻率指數0.5。由于其網架清晰簡單，分區供電的理念明確，(根據巴黎城市地形地域設計，巴黎公分20個區，由里往外一層層布置;而新加坡國家較小，各地區發展均衡，地理環境類似，所以采用統一的梅花狀供電模型)電壓等級簡單統一，20kV及低壓配電裝置標準統一，可擴展性也很強，所以巴黎三環的城市電網對本次工程有著重要借鑒意義。

其遠郊的400kV 環網保證了骨干電網的運行安全和穩定，20kV環網保證了對用戶供電的靈活性和可靠性，而中間電壓等級225kV電網采用了相對薄弱的輻射狀結構。這樣既滿足用戶對供電可靠性的要求，同時也降低了不必要的資金投入。上海電網規劃建設也應以提高可靠性為基本原則，促進高、中、低壓網協調發展。

在重視典型供電模型設計的同時，借鑒國外配網發展的先進思想，不強求層層“N-1”，適當考慮層與層之間的負荷轉移和相互支援，使中壓配電網供電模型具備良好的負荷轉移能力。這樣既滿足用戶對供電可靠性的要求，又利于遠期配電自動化改造工程的實施。

巴黎配電自動化覆蓋了該公司逾50萬用戶，區域內27座225kV/20kV變電站，近萬米20kV饋線和3000多22kV/0.4kV配電所。在DSCADA的基礎上，基本能實現故障區域的隔離和非故障區域的恢復供電，提高了供電可靠性。但是法國通信線路仍采用電話通信，較為落后，限制了配電自動化功能的擴展。

借鑒意義：我國重要大城市核心區可采用雙環網供電模式，自?xún)蓚€(gè)變電站的不同段母線各引出一回線路或同一變電站的不同段母線各引出一回線路，一般同路徑敷設，構成雙環式接線方式。雙環網共計四路電源，鄰近環網節點之間均有聯絡，因此負荷轉移能力強，供電可靠性高。
