電力系統可分為大電流接地系統(包括直接接地、經電抗接地和低阻接地)、小電流接地系統(包括高阻接地，消弧線圈接地和不接地)。我國3～66kV電力系統大多數采用中性點不接地或經消弧線圈接地的運行方式，即為小電流接地系統。

在小電流接地系統中，單相接地是一種常見故障。

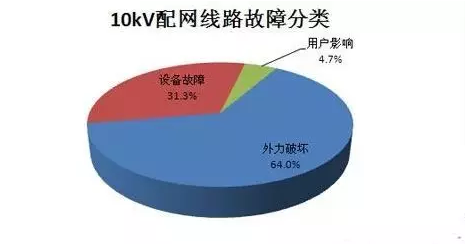

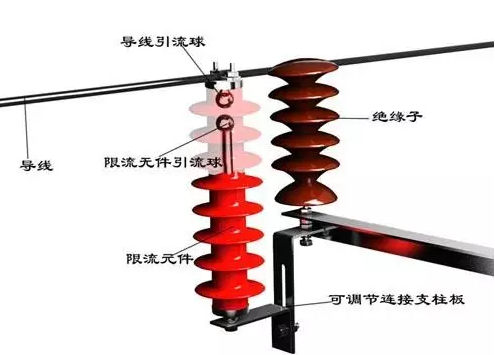

10kV配電線路在實際運行中，經常發生單相接地故障，特別是在雨季、大風和雪等惡劣天氣條件下，單相接地故障更是頻繁發生，單相接地故障更為頻繁。

發生單相接地后，故障相對地電壓降低，非故障兩相的相電壓升高，但線電壓卻依然對稱，因而不影響對用戶的連續供電，系統可運行1～2h，這也是小電流接地系統的最大優點;但是，若發生單相接地故障后電網長時間運行，會嚴重影響變電設備和配電網的安全經濟運行。

一.單相接地故障的特征及檢測裝置

1.單相接地故障的特征

中央信號：警鈴響，“某千伏某段母線接地”光字牌亮，中性點經消弧線圈接地系統，還有“消弧線圈動作”光字牌亮;

絕緣監察電壓表指示：故障相電壓降低(不完全接地)或?yàn)榱?完全接地)，另兩相電壓升高，大于相電壓(不完全接地)或等于線電壓(完全接地)，穩定性接地時電壓表指針無擺動，若電壓表不停地?cái)[動，則為間歇性接地;

中性點經消弧線圈接地系統，裝有中性點位移電壓表時，可看到有一定指示(不完全接地)或指示為相電壓值(完全接地時)消弧線圈的接地報警燈亮;

發生弧光接地時，產生過電壓，非故障相電壓很高，電壓互感器高壓保險可能熔斷，甚至可能燒壞電壓互感器。

2.真假接地的判斷

電壓互感器一相高壓熔斷器熔斷，發出接地信號。發生接地故障時，故障相對地電壓降低，另兩相升高，線電壓不變。而高壓熔斷器一相熔斷時，對地電壓一相降低，另兩相不會升高，線電壓則會降低。

用變壓器對空載母線充電時，斷路器三相合閘不同期，三相對地電容不平衡，使中性點位移，三相電壓不對稱，發出接地信號。

這種情況只在操作時發生，只要檢查母線及連接設備無異常，即可以判定，投入一條線路或投入一臺所用變壓器，即可消失。系統中三相參數不對稱，消弧線圈的補償度調整不當，倒運行方式時，會發出接地信號。此情況多發生在系統中倒運行方式操作時，經匯報調度，在相互聯系時，了解到可先恢復原運行方式，消弧線圈停電，調整分接開關，然后重新投入，倒運行方式;

在合空載母線時，可能激發鐵磁諧振過電壓，發出接地信號。

此情況也發生在倒閘操作時，可立即送上一條線路，破壞諧振條件，消除諧振。

3.檢測裝置
