配電自動化及管理系統的要求簡概
摘要： 配電自動化及管理系統是一項系統的綜合性工程，成功的配電自動化是設備的可靠性和方案的有機結合，針對配電自動化及管理系統發展的過程及其特點，根據配電網規模、地理分布及電網結構，提出了配電自動化
摘要： 配電自動化及管理系統是一項系統的綜合性工程，成功的配電自動化是設備的可靠性和方案的有機結合，針對配電自動化及管理系統發展的過程及其特點，根據配電網規模、地理分布及電網結構，提出了配電自動化及管理系統的結構及其主要功能，并就在具體實施過程中值得注意的問題進行了探討。
關鍵詞： 配電自動化 配電管理系統 環網配電 供電可靠性
1 引言
隨著我國加入WTO，電力供應將逐步從賣方市場走向買方市場，電力用戶對電能質量提出了更高的要求，國際一流供電企業的供電可靠性指標要求：農村用戶≥99．5％，供電系統用戶≥99．99％（市中心＋市區＋城鎮）。而要實現這一目標，傳統的配電網結構及保護、運行和管理方式已經不適應電力市場發展的需求，迫切需要新的配電模式和配電自動化及管理系統來解決這個矛盾。
配電自動化及管理系統是利用現代電子技術、通信技術、計算機及網絡技術，將配電網實時信息、離線信息、用戶信息、電網結構參數、地理信息進行集成，構成完整的自動化管理系統，實現配電系統正常運行及事故情況下的監測、保護、控制和配電管理。它是實時的配電自動化與配電管理系統集成為一體的系統。
2 配電自動化及管理系統
2．1 配電自動化及管理系統的等級劃分及結構

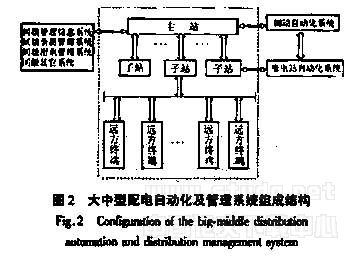

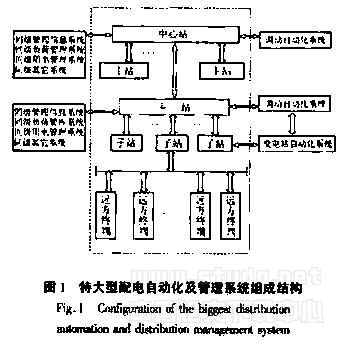

根據配電網規模、地理分布及電網結構，分為特大型、大中型和中小型系統。主要由主站系統、子站系統、遠方終端、通信系統組成。其組成結構分別見圖1（特大型配電自動化及管理系統組成結構）、圖2（大中型配電自動化及管理系統組成結構）和圖3（中小型配電自動化及管理系統組成結構）。
2．2 配電自動化及管理系統的主要功能
2．2．1 配電自動化及管理系統的主站
配電自動化及管理系統主站是整個配電自動化及管理系統的監控、管理中心。其主要功能有實時功能和管理功能：實時功能：數據采集、數據傳輸、數據處理、控制功能、事件報告、人機聯系、系統維護、故障處理等。
管理功能：指標管理、地理信息系統（GIS）、運行管理、設備管理（FM）、輔助設計（AM）、輔助工程管理、應用軟件等。
2．2．2 配電自動化及管理系統的中心站
在特大城市的配電自動化及管理系統中可設中心站，是下屬主站經加工處理后的信息匯集、管理中心。主要負責全局重要信息的監視與管理，特大城市電力部門可根據各自實際情況，確定本局配電自動化及管理系統中是否設置中心站。
2．2．3 配電自動化及管理系統子站（或稱配電自動化系統中壓監控單元）
配電自動化及管理系統子站是為分布主站功能、優化信息傳輸、清晰系統結構層次、方便通信系統組網而設置的中間層，實現所轄范圍內的信息匯集、處理以及故障處理、通信監視等功能。具體功能有：數據采集、控制功能、數據傳輸、維護功能、故障處理、通信監視等。
2．2．4 配電自動化及管理系統遠方終端
配電自動化及管理系統遠方終端是用于中低壓電網的各種遠方監測、控制單元的總稱，它包括配電柱上開關監控終端FTU（Feeder Terminal Unit）、配電變壓器監測終端TTU（Transformer Terminal Unit）、開閉所、公用及用戶配電所的監控終端DTU（Distribu－tion Terminal Unit）等。具體功能有：數據采集、控制功能、數據傳輸、維護功能、當地功能等。
3 實現配電自動化及管理系統過程中值得注意的問題
3．1 規劃和建設好配電網架
規劃和建設好配電網架，是實現配電自動化及管理系統的基本條件。常用的配網接線有樹狀、放射狀、網狀、環網狀等形式，其中環網接線是配網最常用的一種形式。將配電網環網化，并將10kV饋線進行適當合理的分段；保證在事故情況下，110kV變電容量、10kV主干線和10kV饋線有足夠的轉移負
荷的能力。
3．2 加強領導，統籌安排，分步實施
配電自動化及管理系統的開發和應用，是從傳統的管理方式向現代化管理方式的飛躍，其涵蓋的內容十分廣泛，涉及部門諸多，為此，必須加強領導，統一規劃，因地制宜，分步實施，以實現最佳的投入產出比。
3．3 解決好實時系統與管理系統的一體化問題
由于配電自動化（DA）涉及的一次設備成本較大，目前一般僅限于重要區域的配網使用，而AM／FM／GIS則可在全部配網使用。若使用一體化可通過AM／FM／GIS系統在一定程度上彌補DA在這方面的不足［1］，故配電自動化及管理系統的實時SCADA和AM／FM／GIS的一體化頗為重要。所謂一體化，就是指GIS作為計算機數據處理系統平臺的一個組成部分，整個系統的實時性和數據（包括圖形數據）的一致性得以保證［2］，使得SCADA和AM／FM／GIS通過一個圖形用戶界面（GUI）集成在一起，從而提高系統的效率和效益。
3．4 配置合理的通信通道
通信系統信道的選用，應根據通信規劃、現有通信條件和配電自動化及管理系統的需求，按分層配置、資源共享的原則予以確定。信道種類有光纖、微波、無線、載波、有線。主干線推薦使用高中速信道，試點項目建議使用光纖。
3．5 選擇可靠的一次設備
對一次開關設備除滿足相應標準外，還應滿足配電自動化及管理系統的如下要求：
4 結語
配電自動化及管理系統具有實時性好、自動化水平高、管理功能強之特點，能提高供電可靠性和電能質量、改善對用戶的服務，具有顯著的經濟優越性和良好的社會綜合效益。配電自動化及管理系統的 建設是一項系統工程，所以要在按照城網建設規劃的前提下，因地制宜，積極采用、合理選用、推廣應用配電自動化及管理系統。
參考文獻
［1］ 俞寶美，仲曉軍，王曉東．AM／FM／GIS與DA的一體化［J］．供用電，2002，19（4）：34－35．
［2］ 梁王月峰，張子仲，陸巍巍，等．配電管理系統中地理信息一體化處理方法［J］．電力自動化設備，2001，21（12）：43-45.
